Результат выполнения конструкторской разработки.

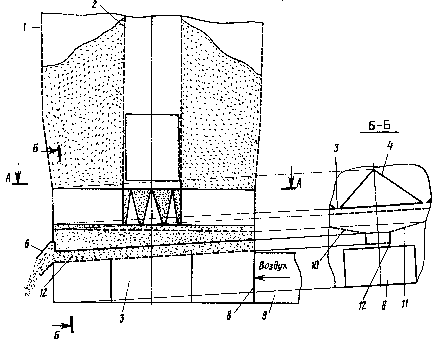

На рис. 1 изображен вентилируемый закром сбоку; в разрезе; на рис. 2 - сечение А-А, на рис. 3 - сечение Б-Б.

Рис. 1 Рис.3

Рис. 2

Вентилируемый закром имеет внешний цилиндр 1, внутренний цилиндр 2, разгрузочную камеру 3, двускатные короба 4, запорный клапан 5, затвор 6, перфорированный поддон 7, впускное отверстие 8, воздушный коллектор 9, выполненный из двух наклонных листов 10 и 11, выгрузной желоб 12.

Цилиндры 1 и 2 расположены соосно и имеют перфорированные стенки. Короба 4 расположены радиально. Они расширяются к периферии и имеют между собой постоянный зазор. В центре короба 4 примыкают к нижней части внутреннего цилиндра 2. Под коробами 4 смонтирован с уклоном в сторону затвора 6 перфорированный поддон 7. Затвор 6 выполнен в боковой стенке разгрузочной камеры 3 на противоположной стороне от впускного отверстия 8, воздушного коллектора 9. По диаметру разгрузочной камеры 3, идущему от коллектора 9 к затвору 6, расположен выгрузной желоб 12, расширяющийся и расположенный наклонно в сторону затвора.

Вентилируемый закром работает следующим образом.

После загрузки через верх пространства между цилиндрами 1 и 2, запорный клапан 5 поднимается и устанавливается верхним торцом на уровне поверхности загруженного материала. Затвор 6 закрывается. Через впускное отверстие 8 из воздушного коллектора 9 подается воздух. Воздух проходит через перфорацию поддона, поступает во внутренний цилиндр 2 и начинает проходить через загруженный сыпучий материал через перфорацию внутреннего цилиндра 2, че­рез зазоры между коробами 4. Из материала воздух уходит через перфорацию наружного цилиндра, предохраняя массу от самосогревания и порчи.

При разгрузке закрома клапан 5 опускается вниз, затвор 6 открывается. Масса сыпучего материала проходит через зазоры между коробами 4 на поддон 7 и под действием проходящего через отверстия перфорации поддона воздуха переходит в псевдоожиженное состояние, начинает стекать по уклону выгрузного желоба 12 к выходу через затвор 6 из закрома.

В предложенном устройстве не наблюдается сводообразования и залипания материала при разгрузке.
