Результат выполнения НИР.

Конструкция абразивного лепесткового инструмента, изготовленного по данному способу, представлена на рис. 1, на рис. 2 показан разрез А - А.

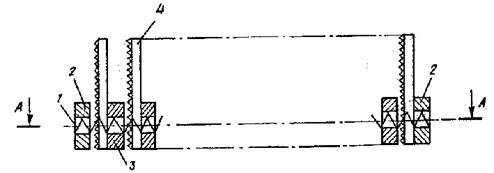

Рис. 1

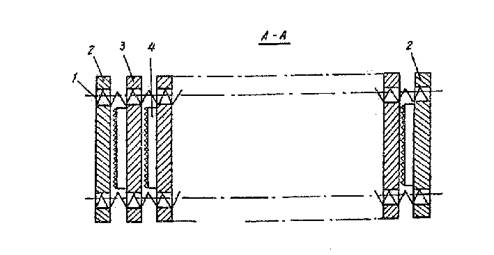

Рис. 2

Предлагаемый способ осуществляют следующим образом.

На одном из концов гибкой основы 1, выполненной в виде цилиндрической пружины растяжения, закрепляют упор 2. Затем на пружину нанизывают прижимные элементы 3 в виде пластин, количество которых зависит от количества лепестков из абразивной шкурки в инструменте. На другом конце пружины закрепляют второй упор 2. После этого гибкую основу 1 за упоры 2 растягивают и в зазоры, образовавшиеся между прижимными элементами 3, устанавливают лепестки 4 из абразивной шкурки, затем основу (пружины) отпускают. Под действием упругих свойств основы 1 лепестки 4 закрепляются между прижимными элементами 3. Усилие зажима лепестков 4 между прижимными элементами зависит от жесткости основы (пружины) и количества установленных в инструменте лепестков при заданной длине основы.

Собранный по предлагаемому способу пакет лепестков на гибкой основе в дальнейшем может быть закреплен известными способами в виде кольца, спирали или бесконечной ленты и уста­новлен на станке. По мере износа лепестков 4 основу 1 за упоры 2 растягивают, извлекают изношенные лепестки и заменяют новыми.

Для увеличения жесткости основы может быть использовано две и более пружины, установленные параллельно и скрепленные своими торцами в упорах 2. Кроме того, увеличение количества пружин обеспечивает снижение возможности вращения прижимных элементов вокруг оси пружины.

Использование предлагаемого способа изготовления лепесткового абразивного инструмента позволяет помимо повышения производительности изготовления многократно использовать основу, исключив при этом использование клеевых материалов.
