Результат выполнения конструкторской разработки.

Автоматические выключатели ВА-103 предназначены для использования в низковольтных электрических сетях распределения электроэнергии, для защиты электрических цепей и электрооборудования от сверхтоков и токов короткого замыкания. Могут использоваться для нечастого оперативного включения и отключения. Автоматические выключатели соответствует стан­дарту ГОСТ Р 50345-99. Автоматические выключатели ВА-103 могут изготавливаться с двумя время-токовыми рабочими характеристиками В и С (рис. 1).

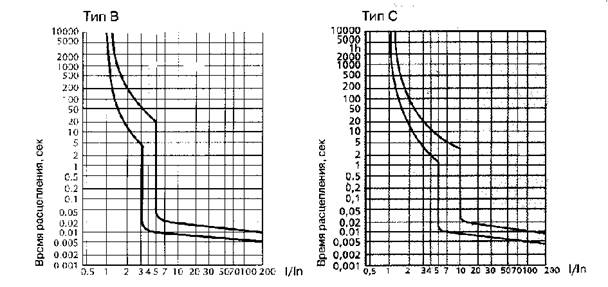

Рис. 1. Время-токовые характеристики автоматических выключателей

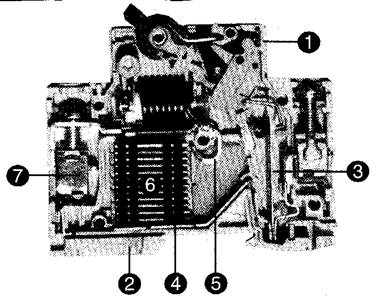

Общий вид прибора дан на рис. 2.

Рис. 2

Прибор выполнен в корпусе 1 из прочной, не поддерживающей горение пластмассы и снабжен замком 2 для установки на din - рейку. Может изготавливаться в одно-, двух-, трёх- и четырёхполюсном исполнении.

Автоматические выключатели имеют два типа защиты: тепловую (выполненную на биметаллической пластине 3, предназначенную для защиты от длительных токовых перегрузок, и динамическую (выполненую на электромагнитной катушке 4, предназначенную для защиты от токов короткого замыкания.

Медный токовый расцепитель 3 имеет посеребренные контакты и снабжен двенадцатипластинчатой четырехсторонней дугогасительной камерой 6, что дает высокие характеристики коммутационной износостойкости и предельной коммутационной способности.

Комбинированные зажимы 7 из посеребренной меди и анодированной стали обеспечива­ют надежный контакт с медными и алюминиевыми проводниками сечением от 1 до 25 мм ².

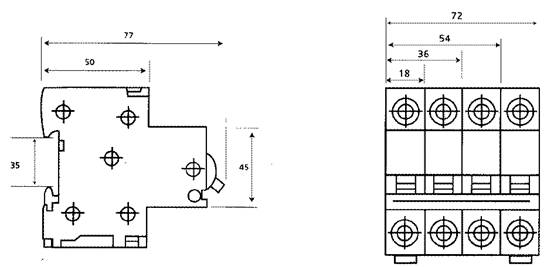

На рис. 3 показана монтажная схема прибора.

Принцип действия прибора следующий. При возникновении перегрузки в защищаемой цепи протекающий ток нагревает биметал­лическую пластину, расположенную в автоматическом выключателе, которая, изгибаясь, толкает рычаг механизма свободного расцепления.

В момент возникновения короткого замыкания в защищаемой цепи ток, протекающий по виткам электромагнитной катушки, расположенной в автоматическом выключателе, многократно возрастает, вследствие чего перемещается сердечник, воздействующий на рычаг механизма свободного расцепления.

Рис. 2

В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи и защита от перегрузок и токов короткого замыкания.

Автоматические выключатели ВА-103 отличает в два раза большая предельная коммутационная способность (6000 А), а механическая коммутационная износостойкость со­ставляет 10000 циклов.

Это достигается, в частности, благодаря усовершенствованной конструкции контактов расцепителя и двенадцатипластинчатой дугогасительной камеры, а использование последних разработок и применение новейших материалов и технологий изготовления позволяют отнести ВА-103 к числу автоматических выключателей, к которым предъявляются гораздо более высокие требования по надежности, долговечности и техническим характеристикам.

Автоматы серии ВА-103 имеют возможность соединения между собой и с УЗО01 марки ДЭК с помощьюu-образной шины.

Погруженные внутрь корпуса контакты гораздо безопаснее при случайном соприкосновении человека с корпусом автоматического выключателя.

При изготовлении корпуса ВА-103 используются высококачественные негорючие материалы компанииdиРопtс вы­сокими огнеупорными и противоударными характеристиками.
