Результат выполнения конструкторской разработки.

Защитный козырек предназначен преимущественно для железнодорожных светофоров, устанавливаемых на кривых участках пути.

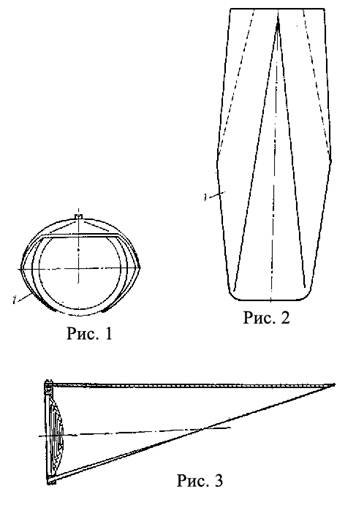

Схематично конструкция защитного козырька светофора представлена на рис. 1, 2. 3. На рис. 1 дан вид на козырек спереди по оси оптической системы светофора, на рис. 2 - вид сверху, на рис. 3 - вид сбоку.

Защитный козырек для улучшения видимости сигнала светофора за счет исключения экранирования выполнен в виде усеченного конуса, кромка тыльной части которого - кривая, определяемая в соответствии с углом выхода светового потока светофора. Для повышения жесткости козырька его верхняя часть выполнена плоской в форме треугольника, вершина которого находится у тыльной части козырька, а основание - у передней части козырька.

Выбор соотношений размеров козырька (ширина средней части и ширина передней части) зависит от наличия рассеивателя в оптической системе светофора. Если оптическая система не имеет рассеивателя или установлен рассеиватель с углом рассеяния до 10°, козырек будет иметь меньшие размеры по сравнению с тем козырьком светофора, у которого в оптической системе использован рассеиватель с углом рассеяния от 11 до 30°.

Внедрение разработки позволило упростить конструкцию светофора, уменьшить габаритные размеры, улучшить видимость сигнала светофора, повысить эксплуатационные характеристики светофора, снизить трудоемкость изготовления, монтажа и обслуживания светофоров.
