Результат выполнения конструкторской разработки.

Предлагаемый метчик предназначен для нарезания точных и особо точных резьб в деталях машин.

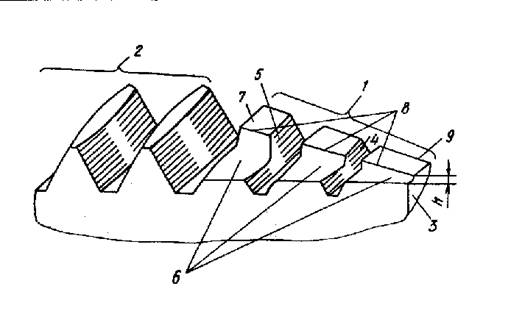

На рис. 1 показано режущее перо метчика.

Рис. 1

Метчик состоит из заборной 1 ,калибрующей 2 частей и хвостовика. На зубьях 3 - 5 заборной части метчика выполнено обнижение 6 наружного диаметра 7. Режущие кромки 8 зубьев заборной части метчика за счет обнижения 6 смещены к задней поверхности 9 пера. На первом зубе 3 обнижение наружного диаметра выполнено на величинуh, превышающую толщину среза а в 4-6 раз. Величина обнижения на зубьях 4 и 5 больше, чем на зубе 3, за счет того, что режущие кромки 8 лежат на образующей конуса заборной части, а плоскость обнижения 6 выполнена параллельно оси метчика. Величина среза а определяется по формуле:

где Р - шаг резьбы метчика;

j- угол уклона заборной части метчика;

z-количество режущих перьев метчика.

Величина обниженияh=(4...6)а обеспечивает размещение стружки в полости объема обнижения первого зуба, не снижая его прочности.

При нарезании резьбы первым зубом метчика стружка поступает в стружечные канавки и частично пакетируется в объеме обнижения зубьев. При работе следующих зубьев заборной части ввиду того, что объем обнижения увеличивается от предыдущего к последующему зубу, исключается заклинивание метчика в резьбе. Это позволяет избежать поломки зубьев метчика, а следовательно, увеличивает стойкость метчика. Обнижение зубьев на заборной части метчика по плоскости, параллельной его оси, осуществляется на обычном заточном станке и может быть выполнено на операции заточки метчиков по передней поверхности.
