Результат выполнения конструкторской разработки.

Подвеска предназначена для установки тяговых электродвигателей на рамах тележек локомотивов.

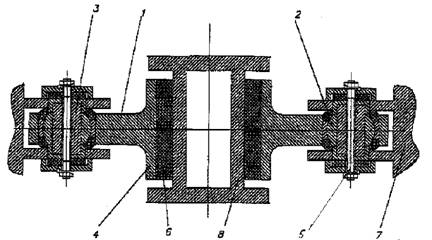

Предлагаемая подвеска тяговых электродвигателей железнодорожного транспортного средства представлена на рис. 1 (в разрезе).

Рис. 1

Подвеска электродвигателей состоит из балочки 1, шарнира 2, оси 3, фланца 4, болтов 5, амортизатора 6, кронштейна тягового электродвигателя 7 и кронштейна рамы тележки 8.

Подвеска работает следующим образом. Балочка 1 через шарнир 2 осью 3 соединяется с кронштейном тягового электродвигателя 7, а фланцем 4 через амортизатор 6 болтами 5 соединяется с кронштейном рамы тележки 8 или с подвеской другого тягового электродвигателя и одновременно с кронштейном рамы тележки. Вертикальные, продольные и поперечные нагрузки, в том числе и сила тяги, кронштейном электродвигателя 7 передаются через ось 3 и шарнир 2 на балочку 1, с которой через фланец 4 и амортизатор 6 передаются на кронштейн рамы тележки 8, при этом наличие шарнира 2 позволяет тяговому электродвигателю поворачиваться в нем относительно трех осей. Это обеспечивает улучшение динамики локомотива, снижение поперечных динамических нагрузок на раму тележки, электродвигатель, колесные пары и рельсы, возможность передачи силы тяги с оси колесной пары через корпус электродвигателя на раму тележки, что позволяет отказаться от поводков, специально предназначенных для передачи силы тяги с оси колесной пары на раму тележки, что в свою очередь приводит к обеспечению радиальной установки осей колесных пар при движении в кривых участках пути и, как следствие, к улучшению динамики тележки в целом, к снижению износов ее узлов и деталей, увеличению ее долговечности, снижению сопротивления движению и соответственно снижению расхода топлива.
