Частное техническое решение, имеющее самостоятельное значение.

Счетная линейка предназначена для противоэрозионного обоснования агротехнических и некоторых организационно-хозяйственных мероприятий на склоновых землях с крутизной поверхности более одного градуса, а также для контроля за выполнением технологий почвозащитного земледелия.

Заложенная в счетную линейку информация учитывает основные факторы эрозии почв и противоэрозийной устойчивости склоновых земель: сопротивление размыву и водопроницаемость почв, климатические особенности снегового и дождевого поверхностного стока, крутизну и длину склонов, экспозицию склонов, почвозащитную эффективность агротехнических приемов обработки почвы и почвозащитную эффективность сельскохозяйственных культур. Значения противоэрозионной устойчивости склоновых земель, по которым с помощью линейки определяют почвозащитные мероприятия, вычислены на ЭВМ.

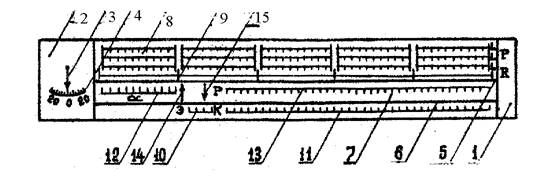

Счетная линейка (см. рис.1) представляет собой корпус прямоугольной формы i, снабженный съемной пластиной 2, на которой размещены отвес 3 и лимб 4 таким образом, что нулевое показание отвеса на лимбе 4 соответствует горизонтальному положению счетной линейки в вертикальной плоскости. В пазах 5 и 6 расположен движок 7.

Рис. 1. Счетная линейка

На поверхности корпуса сверху от движка нанесены шкала вычесленных значений противоэрозионной устойчивости склона (Р) и шкала 9 значений сопротивления размыву почв (r). При этом шкала 8 прервана и ее отдельные элементы размещены внутри шкалы 9, а значения Р шкалы 8 расположены в зависимости от значений длины линий стока (l).Снизу от движка на корпусе нанесены шкала экспозиции склона 10 и шкала почвозащитной эффективности агротехнических приемов и сельскохозяйственных культур (К) с убывающим порядком значений.

На поверхности движка нанесены шкала 12 крутизны склона (a),а напротив шкалы 11 корпуса шкала 13 противоэро­зионной устойчивости (Р). Шкала 13 на движке идентична шкале 8 корпуса, но ее значения размещены в однорядном нарастающем порядке.

Между шкалами 12 и 13 на движке расположены два поперечных визира 14 и 15. Причем визир 14 размешен на расстоянии одного деления последнего значения шкалы 12. Визир 15 находится напротив риски восточной экспозиции шкалы 10 при нейтральном (нерабочем) положении движка 7. Шкалы 8, 12 и 10, 11, 13 имеют соответственно одинаковую цену деления.

На обратной стороне .счетной линейки размещены справочные данные по сопротивлению почв размыву (r ) и по почвозащитной эффективности агротехнических приемов и сельскохозяйственных культур ( К).

На обратной стороне линейки .определяется величина сопротивления почвы размыву (r) данного склона (поля). Располагается линейка в вертикальной плоскости длинной стороной параллельно поверхности склона и по показанию отвеса 3 считывают на лимбе 4 значение крутизны склона (a).

Совмещают полученные значения крутизны склона (a)на шкале 12 движка с найденным значением сопротивления размыву (r) на шкале 9 корпуса. Против первого визира 14 движка считывается на шкале 8 корпуса с учетом длины линии стока ( l ) значение противоэрозионной устойчивости (Р) данного склона.

Совмещают визир 15 движка с соответствующей экспозицией данного склона на шкале 10 корпуса и напротив найденного значения шкалы 13 движка на шкале 11 корпуса считывают значения необходимой и достаточной для данного склона почвозащитной эффективности (К).

На обратной стороне линейки по справочным данным значений (К) подбирается такое сочетание зонально обоснованных агротехнических приемов и сельскохозяйственных культур в севообороте, средневзвешенное суммарное значение почвозащитной эффективности которых будет не ниже значения К, найденного на шкале 11 корпуса линейки.

Линейка удобна в применении, значительно ускоряет процесс определения и вычисления агротехнических и противоэрозионных параметров.
