Результат выполнения конструкторской разработки.

Устройство управления электронасосом УУ-ЭН-04М предназначено для автоматического управления включением и отключением электронасоса по сигналам от датчиков уровня и обеспечивает:

-работу электронасоса в одном из двух основных режимов:

дренажа или водоподъема;

-работу от одного из двух основных типов датчиков уровня:

электродных датчиков или датчиков электроконтактного типа;

-принудительное отключение электронасоса по сигналу от электродного датчика сухого хода с блокировкой повторного включения от других датчиков уровня вплоть до нажатия кнопки «СБРОС» (сброс возможен лишь после восстановления нормального состояния датчика сухого хода);

-динамическую индикацию срабатывания датчиков верхнего и нижнего уровня.

-индикацию срабатывания датчика сухого хода;

-индикацию включения и отключения электронасоса

-временную блокировку на обратное переключение от сигналов датчиков верхнего и нижнего уровня;

-долговременную стабильность параметров в широком диапазоне внешних климатических воздействий;

--простоту монтажа

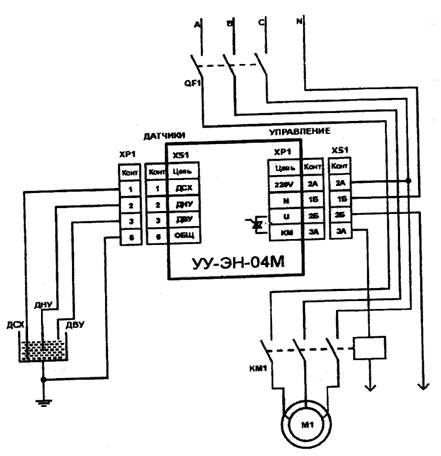

Принципиальная электрическая схема устройства управления электронасосом дана на рис. 1.

Рис. 1

Работает устройство следующим образом. Устройство после подачи на него электропитания при нормальном значении сопротивления датчика сухого хода (менее 6 кОм) автоматически переключает электронасос в режим включения (сигнализируется светодиодом «ВКЛ») или режим ожидания (сигнализируется светодиодом «ОТКЛ») в зависимости от сигналов управления с датчиков верхнего и нижнего уровня.

При срабатывании датчика сухого хода включается светодиод «СХ», и это состояние фиксируется вплоть до снятия с устройства напряжения питания либо нажатия кнопки «СБРОС». Если устройство до этого находилось в режиме включения, он блокируется, а светодиод «ВКЛ» гаснет.

Восстановление устройства по нажатию кнопки «СБРОС» возможно лишь после восстановления нормального состояния датчика сухого хода. В этом случае после нажатия кнопки «СБРОС» светодиод «СХ» гаснет, а режим «ВКЛ» деблокируется. Нажатие кнопки «СБРОС» осуществляют любым узким притупленным предметом из изоляционного материала через отверстие в передней крышке устройства. Усилие нажатия не должно превышать величины 5 Н (0,5 кГ) для исключения механической поломки кнопки.

Срабатывание датчиков верхнего и нижнего уровня динамически индицируется светодиодами «ВУ» и «НУ» соответственно. Переключение режимов «ВКЛ» и «ОТКЛ» устройства по сигналам от датчиков верхнего и нижнего уровня происходит с выдержкой интервала на повторное переключение, что обеспечивает возможность применения в качестве датчика уровней электроконтактного манометра, установленного на подающей в водонапорную башню трубе. Заполнение и осушение накопительного бака фиксируется по давлению, а кратковременные переколебания стрелки манометра от гидроударов не влияют на работу системы благодаря задержке на повторное переключение.

Переключение режима работы устройства (дренаж - водоподъем) и типа используемых датчиков (электродные - электроконтактные) осуществляется посредством переключателей <др -="" вп»="" и="" «эду="" -="" экд»="">

В режиме водоподъема (ВП) включение электронасоса происходит по срабатыванию датчика нижнего уровня, а отключение - по срабатыванию датчика верхнего уровня;

-В режиме дренажа (ДР) включение электронасоса происходит по срабатыванию датчика верхнего уровня, а отключение - по срабатыванию датчика нижнего уровня;

-Срабатыванием датчика верхнего уровня для всех типов датчиков является его переход в замкнутое состояние;

-Срабатыванием датчика сухого хода является его переход в разомкнутое состояние;

-Срабатыванием электродного датчика нижнего уровня (ДН) является его переход в разомкнутое состояние;

-Срабатыванием электроконтактного датчика нижнего уровня (ДВ) является его переход в замкнутое состояние.

Если датчик сухого хода не используется, то цепь «ДСХ» соединяют перемычкой с цепью «ОБЩ» (контакты 1 и 6 разъема «ДАТЧИКИ»).

В качестве точки подключения цепи «ОБЩ» устройства лучше использовать непосредственно обсадную трубу скважины. При использовании в качестве датчика уровней электроконтактного манометра вывод его стрелки соединяют с цепью «ОБЩ».

Алгоритм воздействия сигналов датчиков на устройство в различных режимах

Монтаж устройства отличается простотой и удобством. Устройство надежно в эксплуатации, безопасно и экономически эффективно.
