Результат выполнения конструкторской разработки

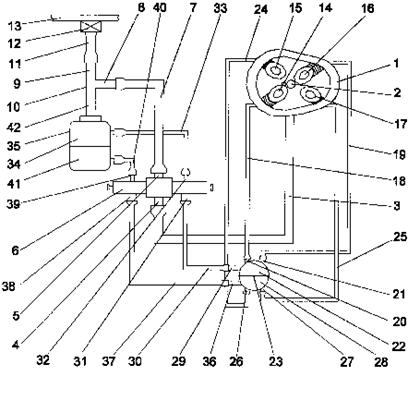

Устройство для массажа вымени нетелей содержит чашеобразный кожух 1, полость которого через ниппель 2 и далее по цепочке: шланг 3, патрубки 4 и 5 переключателя каналов 6, шланг 7, патрубки 8 и 9 тройника 10, шланг 11, кран 12 соединена с вакуумной магистралью 13.

В чашеобразном кожухе 1 установлены рабочие органы 14-17, взаимодействующие с долями вымени (на схеме не показаны). Диаметрально противоположные рабочие органы 14 и 16 шлангами 18 и 19 соответственно соединены с патрубками 20 и 21 камеры 22 распределителя 23, а рабочие органы 15 и 17 шлангами 24 и 25 соответственно соединены с патрубками 26 и

27 камеры 28 распределителя 23. В свою очередь патрубком 29 камера 22 распределителя 23 по цепочке: шланг 30, патрубки 31 и 32 переключателя каналов 6 и далее шланг 33 соединена с камерой 34 двухполупериодного пульсатора 35; а камера 28 патрубком 36 и далее по цепочке: шланг 37, патрубки 38 и 39 переключателя каналов 6 и шланг 40 соединена со второй камерой 41 пульсатора 35, который соединен с патрубком 42 тройника 10.

Днище также содержит предохранительный клапан, подпружиненный пружиной. Рабочие органы 14-17 выполнены в виде сильфона с основанием, посредством которого рабочие органы 14-17 прикреплены к днищу чашеобразного кожуха 1, и крышкой, к которой прикреплена вакуумная воронка, посредством которой рабочий орган имеет возможность взаимодействовать с долей вымени (на схеме не показана), причем крышка содержит подпружиненный пружиной клапан с калиброванным отверстием и закрываемые клапаном отверстия, которые сообщают полость сильфона с полостью вакуумной воронки. Со шлангами 18, 19, 24 и 25 полости сильфонов рабочих органов 14-17 сообщены патрубком, выполненным в основании.

Переключатель каналов 6 выполнен в виде полой крестовины с золотниковыми переключателями содержащими подпружиненные пружинами золотники с радиальными каналами и продольными каналами, а также толкателями. Пружины установлены с возможностью взаимодействия с регулировочными гайками. Крестовина содержит горизонтальные каналы, сообщаемые с центральным каналом, в свою очередь сообщаемым с патрубками 4 и 5. Причем в исходном положении золотников радиальные каналы выполнены с возможностью сообщения между собой патрубков 38, 39 и 31, 32 соответственно. А в смещенном положении, когда при возможном нажатии на толкатели, преодолевая сопротивление пружин, жесткость которых можно изменять гайками, золотники имеют возможность перемещаться в рабочее положе одновременно перекрыть патрубки 39, 32. Это необходимо для создания разрежения в рабочих органах, что повлечет за собой их перемещение и обеспечит фиксацию кожуха на вымени животного.

Патрубок 5 переключателя каналов 6 содержит подпружиненный пружиной с регулировочным винтом клапан, регулирующий вакуум в центральном канале, а патрубки 31 и 38 содержат регуляторы вакуума выполненные в виде клапана с пружиной и регулировочным винтом, ограничивающим поступление воздуха из атмосферы через отверстие.

Использование предлагаемого устройства для массажа вымени нетелей позволяет снизить затраты ручного труда в два раза и повысить продуктивность коров на 20 %.
