Результат выполнения конструкторской разработки.

Наладка (см. рисунок) представляет собой цельнометаллическую конструкцию габаритными размерами 200х24х40 мм, на которой выполнены два обнижения под углами 4 ⁰45 ^/ на длине 83,5 мм и 9 ⁰30 ^/ на длине 82 мм с полной выборкой профиля по ширине и до их взаимного пересечения с формированием выступа шириной 20 мм. Наладка изготовлена из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=44ч48 единиц.

Заготовка «Ручки-задрайки», после обработки бобышки и выходящего из нее по внутреннему и наружному радиусам контура рукоятки базируется бобышкой на плоскости пересечения угловых обнижений наладки радиусным контуром в сторону ее выступа и, вместе с наладкой, устанавливается через прокладку на направляющие станочных тисков. Зажим губками тисков производится за плоскость наладки со стороны выступа и торец бобышки заготовки «Ручки-задрайки». Концевой фрезой обрабатывается скос под угол 4 ⁰45 ^/ с одной стороны радиусного контура заготовки, затем, с переворотом, - скос под угол 4 ⁰45 ^/ с другой стороны.

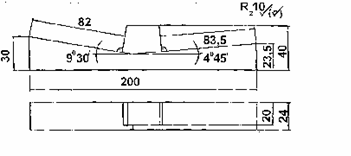

Рис. Наладка для обработки ручек-задраек.
