Номер 04-071-04 |
|
Наименование проекта Губки тисков станочных для обработки "Скоб" |
|
Назначение Установка на станочные тиски при фрезеровании бобышек "Скоб" на вертикально-фрезерных станках. |
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|
Описание

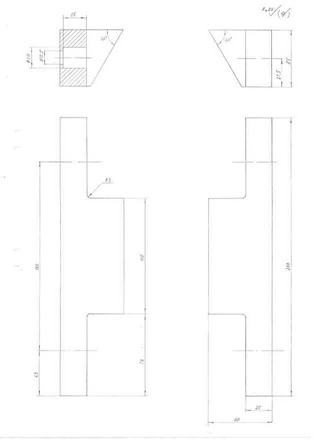

Результат выполнения конструкторской разработки. Губки имеют габаритные размеры 266х60х55 мм, два обнижения, формирующие прямоугольные участки размерами 78х55х25 мм, среднюю часть длиной 110 мм со скосом под угол 60 0 и два отверстия диаметром 12,5 мм с подрезкой диаметром 20 мм на глубину 15 мм. Губки изготавливаются из стали марки 40Х с термообработкой до твердостиhrc44ч48 единиц. Губки устанавливаются вместо штатных на станочные тиски ГОСТ 14904. Заготовка «Скобы», представляющая собой стержень с двумя бобышками по краям изготовленный методом ковки, выверяется на прокладке, находящейся на направляющих тисков, относительно средней части губок. Зажим заготовки производится за тело стержня, оставляя бобышки доступными для обработки. Торцовой фрезой выполняется фрезерование бобышек заготовки в одну плоскость и заданный по высоте размер.
|
|
Преимущества перед известными аналогами Улучшение условий труда, сокращение вспомогательного времени на установку и выверку заготовок и повышение качество обработки |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 25-30% сокращено вспомогательное время на установку и выверку заготовок. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.12.2004 |
