Результат выполнения конструкторской разработки.

Угольник (см. рисунок) представляет собой вертикальную плиту размерами 494х344х60 мм, горизонтальную плиту размерами 494х220х60 мм и две кницы сваренные между собой швами по замкнутым линиям с катетами 10 мм в обозначенные размеры. В вертикальной плите выполнены 67 резьбовых отверстий М24 на глубину 50 мм с шагом 50 мм по горизонтали и 43 мм по вертикали; в горизонтальной плите обработаны два паза размерами 95х26 мм и два паза размерами 115х26 мм; кницы имеют по сквозных отверстия, каждое диаметром 32 мм. Все детали угольника изготавливаются из стали марки Ст3 ГОСТ380, при этом вертикальная и горизонтальная плиты до сварки - с припуском по толщине; после сварки конструкция подвергается отжигу для снятия сварочных напряжений и обрабатывается в чистовые размеры.

Угольник, через отверстия диаметром 32 мм в кницах поднимается краном, устанавливается на край стола горизонтально-расточного станка или со смещением его к центру в зависимости от того, где будет находиться зона обработки заготовки, и крепится через пазы к столу четырьмя болтами М24 по ГОСТ13152. Заготовка детали поджимается к вертикальной плите угольника и закрепляется с использованием наиболее удобно расположенных к ней резьбовых отверстий прихватами поворотными по ГОСТ4734.

Внедрение угольника позволило расширить технологические возможности горизонтально-расточных станков за счет обеспечения возможности установки и закрепления новой номенклатуры заготовок и выполнения с его использованием как черновых операций со снятием значительных припусков, так и чистовых - для получения размеров высокой точности и чистоты обрабатываемых поверхностей.

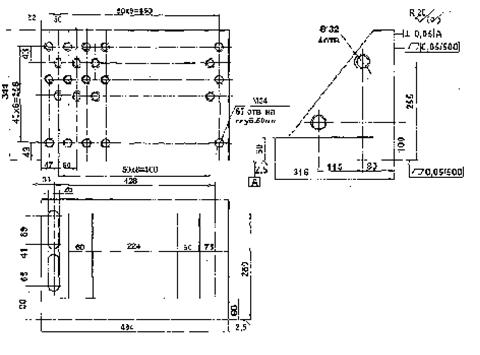

Рис. Угольник универсальный повышенной жесткости.
