ИННОВАЦИИ БИЗНЕСУ

Номер

04-064-04

Наименование проекта

Расточная головка для обработки "Платиков"

Назначение

Обработка на клин по монтажным размерам плоскостей "Платиков" на вертикально-фрезерных станках.

Рекомендуемая область применения

Машиностроение и металлообработка

Описание

Результат выполнения конструкторской разработки.

Расточная головка (см. рисунок) имеет хвостовик, представляющий собой конус 50 с размерами по ГОСТ 15945, плиту диаметром 420 мм с двумя лысками в размер 200 мм и, приваренные к ней швами по замкнутым линиям со смещением на 10 мм по диаметру друг относительно друга, две втулки диаметром 50 мм и длиной 30 мм. Во втулках, совместно с плитой, выполнены два сквозных квадратных отверстия со стороны квадрата равной 18 мм и четыре резьбовых отверстия диаметром М12. Все детали изготавливаются из стали марки 40Х ГОСТ 4543, после сварки расточная головка проходит снятие напряжений и термообрабатывается: хвостовик - до твердостиhrc=44ч48 единиц; плита со втулками - до твердостиhrc=35ч37 единиц.

Расточная головка хвостовиком устанавливается в конусное отверстие шпинделя вертикально-фрезерного станка и закрепляется в нем. В квадратных отверстиях фиксируются два расточных державочных резца для прямого крепления с пластинками твердого сплава Т5К10 с размерами по ГОСТ 9795 таким образом, чтобы первый снимал припуск 0,8 мм, а второй - на 0,03 мм больше (вершина первого резца при этом притупляется оселком, а второго - имеет радиус величиной 0,2 мм). Заготовка «Платика», обработанная по периметру в чистовые размеры, а по вершине имеющая припуск, базируется в поворотном приспособлении располагаемом на столе станка. Производится обработка плоскости «Платика» на клин в монтажные размеры.

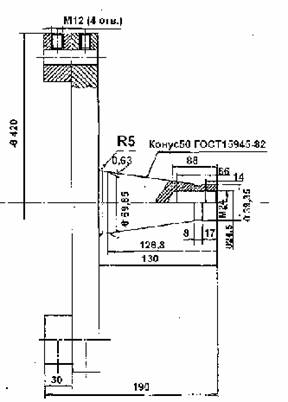

Рис. Расточная головка для обработки платиков

Преимущества перед известными аналогами

Повышение производительности труда и качества готовых деталей по сравнению с применявшейся ранее обработкой одним резцом или фрезами

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 25-30% повысилась производительность труда и качество готовых деталей по сравнению с применявшейся ранее обработкой одним резцом или фрезами

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.12.2004
