ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-061-04 |
|||
|
Наименование проекта Наладки для обработки вставок изоляционных |
|||
|
Назначение Фрезерование установочных пазов "Вставок изоляционных" на вертикально-фрезерных станках |
|||
|
Рекомендуемая область применения Машиностроение и металлообработка |
|||
|
Описание Результат выполнения конструкторской разработки. Наладки (см. рисунок) имеют идентичную конструкцию, отличаются друг от друга размерами (размеры рисунка без скобок - для одного типоразмер «Вставок»; размеры в скобках - для другого) и состоят из пластин 1 габаритами 40х30х8 мм с двумя отверстиями диаметром 5Н7 и пазом 5,5х2,0 мм, выполненным соосно отверстиям, и двух штифтов 2 диаметрами 7,4
Заготовка «Вставки изоляционной» из материала стеклотекстолит марки СТЭФ ГОСТ12652, обработанная по наружному контуру и с просверленными отверстиями, собирается с наладкой и устанавливается вместе с ней через прокладку на направляющие станочных тисков. Отрезной фрезой выполняется фрезерование паза.

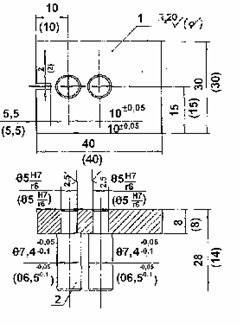

Рис. Наладки для обработки вставок изоляционных. |
|||
|
Преимущества перед известными аналогами Повышение качества изделий в части обеспечения соосности отверстий и паза "Вставок изоляционных". |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект На 25-30% повысилось качество изделий в части обеспечения соосности отверстий и паза "Вставок изоляционных". |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.12.2004 |
мм (6,2
мм) на длине20 мм (6 мм) и диаметрами 5r6 на длине 8 мм каждый. Диаметрами 5r6 штифты запрессованы в отверстия 5Н7 пластин. Все детали наладок изготовлены из стали марки 40Х ГОСТ4543 с термообработкой до твердости 44ч48 единиц.
