ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-059-04 |
|||
|
Наименование проекта Угольник для обработки "Опор" |
|||
|
Назначение Установка и закрепление заготовок "Опор" при расточке внутреннего диаметра на столе горизонтально-расточного станка |
|||
|
Рекомендуемая область применения Машиностроение и металлообработка |
|||
|
Описание
Результат выполнения конструкторской разработки. Угольник (см. рисунок) представляет собой вертикальную плиту размерами 410х305х40 мм, горизонтальную плиту размерами 410х160х40 мм и две кницы, сваренные швами катетом 10 мм по замкнутым линиям в указанные размеры. Вертикальная плита имеет сквозное отверстие диаметром 190 мм и два резьбовых отверстия М24 на глубину 40 мм. Все детали угольника изготавливаются из стали марки Ст3 ГОСТ380, плиты до сварки с припуском по толщине; после сварки угольник проходит отжиг для снятия сварных напряжений и окончательную механическую обработку в размер рисунка. Угольник устанавливается на стол горизонтально-расточного станка и крепится на нем двумя прихватами поворотными ГОСТ 4734. Заготовка «Опоры» габаритными размерами 280х205х90 мм обработанной плоскостью прижимается к угольнику, выверяется относительно его отверстия и крепится к нему двумя такими же прихватами поворотными ГОСТ 4734. Производится обработка сквозного отверстия диаметром 180f7 в заготовке «Опоры».

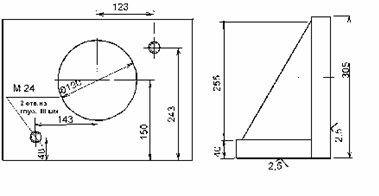

Рис. Угольник для обработки опор.
|
|||
|
Преимущества перед известными аналогами Повышение качества готовых деталей в части обеспечения требуемых чертежом допусков на некруглость отверстия, по сравнению с обработкой в четырехкулачковом патроне на токарно-винторезных станках. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект На 25-30% повысилось качество изделий по сравнению с обработкой в четырехкулачковом патроне на токарно-винторезных станках |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.12.2004 |
