Результат выполнения конструкторской разработки.

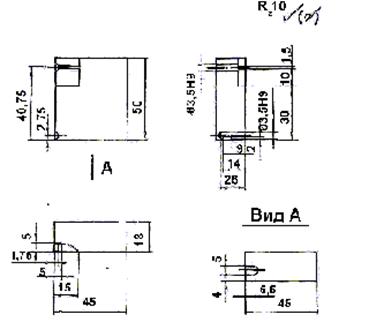

Наладка (см. рисунок) состоит из двух симметричных частей: правая приведена на рисунке; левая является зеркальным отображением главного вида правой. Каждая из частей наладки имеет габаритные размеры 50х45х18 мм; половину диаметра 3,5Н9 сквозного отверстия; половину диаметра 3,5Н9 на глубину 15 мм глухого отверстия; радиусные пазы размерами 15х8,5х5 мм и 15х10х5 мм с перемычкой шириной 1,5 мм относительно оси сквозного отверстия и пазы размерами 8х5х2 мм в глухом отверстии. Обе части наладки изготавливаются из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=44ч48 единиц.

Заготовка «Стержня» представляющая собой шесть диаметров 3,5h12, два диаметра 4,5h14 и шесть диаметров 2h14 из латуни марки Л63 ГОСТ 2060, закрепляется в сквозном отверстии частей наладки до упора в них одного из диаметров 4,5h14, устанавливается с наладкой через прокладку на направляющие станочных тисков и фиксируется в них ручным зажимом. Зазор между частями наладки при этом составляет 0,2 мм. Набором отрезных фрез на диаметре 3,5h12 производится фрезерование лысок в размер 1,5h14 на длине 4 мм.

Заготовка «Стержня» переустанавливается противоположным диаметром 3,5h12 до упора в торец глухого отверстия наладки и фиксируется в станочных тисках.

Концевой фрезой на расстоянии 1 мм от торца производится фрезерование обнижения шириной 5 мм на глубину 1 мм.
