Номер 04-051-04 |
|
Наименование проекта Разрезная втулка для обработки гаек |
|
Назначение Обработка пазов в заготовках тонкостенных "Гаек" на вертикально-фрезерных станках. |
|
Рекомендуемая область применения Машиностроение и металлообработка |
|
Описание Результат выполнения конструкторской разработки. Разрезная втулка (см. рисунок) диаметром 68 мм и длиной 32 мм имеет четыре лыски, выполненные под углом 90 0 друг к другу в размеры 60х60 мм, внутренние диаметры 52 +0,05 мм на длине 27 мм и 46 мм напроход, сквозной паз шириной 5 мм и четыре перпендикулярных лыски и взаимно перпендикулярных паза шириной 5 +0,1 мм на глубину 6 мм. Втулка изготавливается из бронзы марки БрАМц9-2 ГОСТ1628. Заготовка «Гайки», представляющая собой тонкостенную конструкцию по торцу которой необходимо выбрать четыре паза15х5 +0,2х6 +0,2 мм, изготовленную из нержавеющей стали марки 12Х18Н9Т, ГОСТ 5949, вставляется в разрезную втулку и вместе с ней устанавливается через прокладку на направляющие станочных тисков сквозным пазом вниз. Дисковой фрезой производится фрезерование двух пазов. Затем заготовка поворачивается на 90 0 во втулке и выполняется фрезерование двух других пазов.

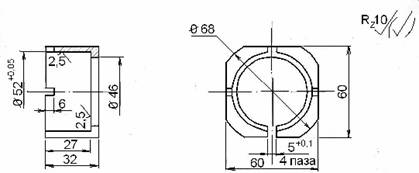

Рис. Разрезная втулка для обработки гаек. |
|
Преимущества перед известными аналогами Повышение качества обработки деталей за счет более жесткого крепления заготовок в станочных тисках по сравнению с креплением в делительных головках с применением разрезных втулок стандартных конструкций. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект В 1,5 раза повысилась производительность труда. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 02.11.2004 |
