ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-049-04 |
|
Наименование проекта Наладка для обработки обухов |
|
Назначение Обработка радиусов "Обухов" на вертикально-фрезерных станках |
|
Рекомендуемая область применения Машиностроение и металлообработка |
|
Описание
Результат выполнения конструкторской разработки. Наладка (см. рисунок) представляет собой пластину габаритными размерами 150х50х10 мм со сквозным пазом по центру 70Н14х30 мм, одна сторона которого имеет с основанием угол 90 0, а другая - 84 0, и двумя отверстиями диаметром 12,5 мм. Пластина изготавливается из стали марки 40Х ГОСТ 4543 с термообработкой до твердостиhrc=44ч48 единиц. Заготовка «Обуха», обработанная с трех сторон, устанавливается вместе с наладкой на поворотный стол с ручным приводом, закрепленным на столе вертикально-фрезерного станка; выставляется относительно шпинделя станка, после чего положение наладки фиксируется двумя болтами м12 и прижимается сверху прихватом. Выполняется фрезерование радиусного контура заготовок.

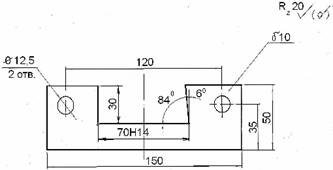

Рис. Насадка для обработки обухов. |
|
Преимущества перед известными аналогами Сокращено вспомогательное время на установку и выверку заготовок и повысилось качество обрабатываемых деталей |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 25-30% сократилось вспомогательное время на установку и выверку заготовок, повысилось качество обработки деталей. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 18.10.2004 |
