Результат выполнения конструкторской разработки.

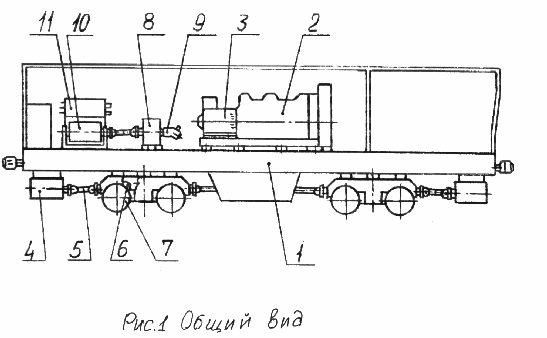

Самоходная тяговая секция путевой машины (рис. 1) включает в себя раму 1, двигатель 2 внутреннего сгорания, состыкованный с генератором 3, напряжение от которого подается на тяговые двигатели 4 транспортного режима, связанные через карданный вал 5 осевого редуктора 6 с колесными парами 7.

Гидростанция 8 с гидронасосами 9 служит для обеспечения энергией гидромоторов технологической секции.

Для осуществления привода гидростанции в трансмиссию введен электродвигатель 10 постоянного тока мощностью, например, 305 кВт, соединенный тиристорным преобразователем 11 электронной системы управления для регулирования скорости вращения тягового электродвигателя 10 гидростанции .

Двигатель внутреннего сгорания питает электроэнергией тяговые двигатели 4 транспортного режима, причем тяговый электродвигатель 10 постоянного тока начинает работать с малой скоростью (50% от номинальных оборотов) для прогрева масла и подготовки гидростанции к принятию полной нагрузки в течение определенного времени с последующим выходом на номинальные обороты гидронасосов.

Усовершенствование конструкции тяговой секции путевой машины осуществляется путем введения транспортного тягового электродвигателя меньшей мощности, электрически соединенного с дизель-генераторной установкой, что позволяет создать момент вращения двигателя при пуске, достаточный для привода гидронасосов гидростанции с последующим увеличением скорости вращения гидронасосов до номинальной и сохранением передаваемой мощности, необходимой для привода гидронасосов баровой цепи и т. д., а также путем введения тиристорного преобразователя без датчика скорости электронной системы управления скоростью вращения, подключенной к цепи управления тяговым двигателем гидростанции, что приводит к повышению скорости вращения приводного тягового двигателя гидростанции с его стационарного режима до необходимых номинальных оборотов насосов гидростанции.

Применение данного технического решения позволит значительно увеличить надежность работы самоходной тяговой секции и сохранить время на приведение путевой машины в транспортный режим.
