Номер 29-125-04 |
|||
|
Наименование проекта Технология изготовления каналов волноводов ММ-диапазона методом многостороннего деформирования |
|||
|
Назначение Изготовление каналов волноводов прямоугольного сечения 1,8х3,6; 2,6х5,2 и др. из меди, сплавов меди, 32НКД |
|||
|
Рекомендуемая область применения Радиоэлектронная и машиностроительная промышленности при изготовлении труб прямоугольного сечения |
|||
|
Описание
Описание к ИЛ № 29-125-04 Результат выполнения конструкторско-технологической разработки. В основу предлагаемой технологии изготовления волноводов положен способ многостороннего деформирования, который основан на профилировании канала волновода 1 (см. рис.) путем одновременного протягивания через калибрующую часть дорна 2 и обжатия в роликовой фильере 4. Калибрующая часть дорна устанавливается в области деформации роликовой фильеры, а хвостовик закрепляется в неподвижном приспособлении 3. При этом наружная и внутренняя поверхности труб должны быть чистыми, без трещин, расслоений, раковин, не иметь следов вмятин и резких изгибов. Свободный конец трубы закрепляется в подвижном патроне протяжного механизма 5. Для снижения трения при протягивании волноводов применяются специальные смазки. Степень деформации при протягивании выбирается в зависимости от технологических свойств материала и допустимых усилий, действующих на инструмент. Дорн изготавливается из высокопрочной стали. На калибрующую поверхность дорна после термообработки наносится специальное покрытие, которое увеличивает стойкость инструмента.

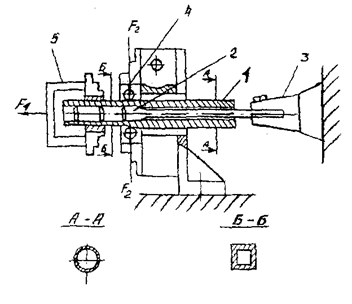

Рис. Схема процесса изготовления волновода |
|||
|
Преимущества перед известными аналогами Предлагаемая технология обеспечивает точность внутреннего канала волновода +/- 0,02; шероховатость внутренней поверхности 0,16; радиус округления менее 0,15 мм |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивает высокое качество волноводных труб прямоугольного сечения |
|||
|
Технико-экономический эффект Повышение износостойкости инструмента в 5-10 раз |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 21.06.2004 |
