Результат выполнения НИР.

			Запуск программы

Рис. 1. Блок-схема программы для расчета «красных» отметок углов отмостки

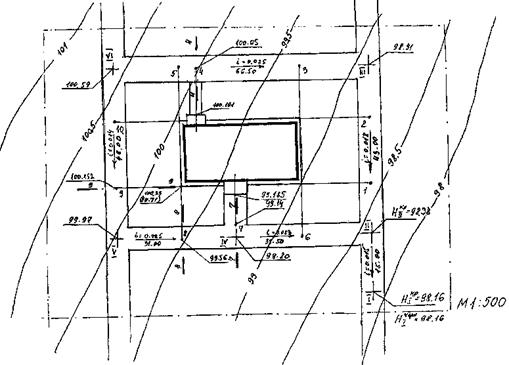

Рис.2

План организации рельефа является составной частью чертежей генерального плана и входит в состав рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов.

При выполнении плана организации рельефа в проектных отметках опорных точек планировки проектировщик сталкивается с необходимостью многократного определения отметок в характерных точках. Трудоемкость расчета возрастает при сложных контурах зданий и разнообразных уклонах рельефа.

Для упрощения расчета был составлен алгоритм и программа определения проектных отметок.

Программа составлена на языке turbo-pascal.7 и имеет объем до 200 К.

Данный вариант программы работает следующим образом (рис. 1).

Запрос на количество опорных точек.

Ответ: 6 (на рисунке 2 они обозначены римскими цифрами).

Запрос на отметку каждой опорной точки.

Ответ: 98.16 и т.д.

Запрос на начало и конец каждого участка.

Ответ: 1-2; 2-4; 2-3 и т.д.

Запрос: заложение каждого участка в метрах.

Ответ: 15.00; 35.50 и т.д.

Далее определяется уклон каждого участка дороги по формуле :

i_прод.= h ₂ - h ₁/i _1-2 , (1 )

гдеi_прод.- продольный уклон дороги

Н ₂ - «черная» отметка конца участка

h₁- «черная» отметка начала участка

i_1-2- заложение участка.

Полученный уклон сравнивается с нормативным (i _норм = 0,004ё0,008).

Если уклон попадает в заданные границы, то «черная» отметка считается равной проектной отметке. Если уклон меньше или больше нормативного, идет пересчет проектной отметки. Отметка конца участка увеличивается, если уклон дороги меньше нормативного и уменьшается, если уклон дороги больше нормативного.

Счет ведется до тех пор, пока уклон станет равным нормативному. После этого программа выдает проектные отметки всех опорных точек на экране в заданном порядке: 98.16; 98.38 и т.д.

Затем идет запрос: дополнительные точки берем?

Дополнительные точки берутся в характерных сечениях против углов отмостки здания. Через каждый угол проводится 2 взаимно перпендикулярных сечения.

На рисунке 2 сечения 8-8 и 9-9 .

В данном примере количество дополнительных точек равно 10.

Программа запрашивает: какие две опорные точки составляет участок?

Ответ: 4-5 ( для точки 8).

Запрос: заложение для точки 8.

Ответ:31.00

Программа выдает проектную отметку точки 8, равную 99.56.

Счет идет, пока не будут округлены «красные отметки» всех десяти дополнительных точек. На рисунке 2 они обозначены арабскими цифрами. Запрос программы: производить расчет углов отмостки?

Ответ: да.

Запрос: данные по каждому из 2-х сечений для каждого угла отмостки.

В примере 4 угла отмостки, что дает 8 сечений, а также 2 дополнительных сечения против входов в здание.

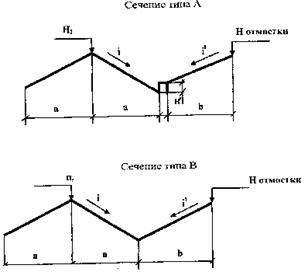

Рис. 3. Типы сечений

Для каждого сечения задается ширина дороги, ширина газона и наличие бортового камня (сечение типа А) или его отсутствие (сечение типа В).

Отметка угла отмостки по каждому сечению определяется по следующей формуле:

Н _{отмостки} = Н _{дополнит. точки} -iЧa+hў+iўЧЬ , (2)

где Н _{отмостки} - отметка отмостки

Н _{дополнит. точки} - отметка дополнительной точки

hў- высота бортового камня точки принимается 0,15 м

i - поперечный уклон дороги 0,015ЈiЈ0,025

iў- поперечный уклон газона 0,005ЈiўЈ0,006

а - ширина дороги

b - ширина газона (проезда)

Для сечения 9-9 (сечение типа А)

Н _{отмостки} = 100.152 - 0.02Ч3 + 0.15+0.006Ч14 = 100.33м

Для сечения 8-8 (сечение типа А)

Н _{отмостки} = 99.55 - 0.02Ч3 + 0.15 + 0.006Ч10 = 99.71 м

Из двух отметок выбирается большая, т.е. углу отмостки присваивается отметка 100.33 м.

Таким образом определяются отметки всех углов отмостки здания.

Итак, предлагаемая программа значительно ускоряет определение проектных отметок углов отмостки здания при выполнении плана организации рельефа.

В данном случае основное время было затрачено на определение «черных» отметок опорных точек. Отметки определяются путем линейной интерполяции вручную.

В дальнейшем можно автоматизировать процесс интерполяции, тогда подготовка входных данных значительно упростится.
