Результат выполнения НИР.

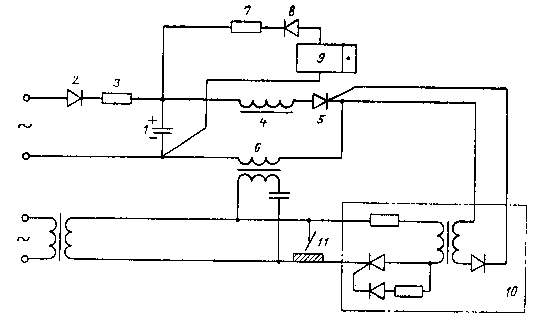

Рис. 1

На рис. 1 представлена принципиальная схема предлагаемого устройства.

Устройство содержит накопительный конденсатор 1, подключенный к сети переменного тока через диод 2 и ограничительный элемент 3. В цепь разряда накопительного конденсатора 1 включены последовательно катушка индуктивности 4, тиристор 5 и выходной трансформатор 6. К накопительному конденсатору 1 через ограничительное сопротивление 7 и диод 8 подключен счетчик импульсов 9. Диод 8 включен встречно с диодом 2. Узел управления 10 тиристора 5 подключен к дуговому промежутку 11.

Устройство работает следующим образом.

От сети переменного тока через диод 2 и ограничительный элемент 3 заряжается накопительный конденсатор 1. При открытии тиристора 5 узлом управления 10 накопительный конденсатор 1 разряжается на катушку индуктивности 4 и выходной трансформатор 6. Энергия, накопленная в катушке индуктивности 4, перезаряжает накопительный конденсатор 1 (полярность заряда конденсатора 1 становится противоположной указанной на чертеже). Эта полярность соответствует проводящему направлению диода 8, поэтому ток, ограниченный сопротивлением 7, проходит через счетчик импульсов 9, что приводит к его срабатыванию. Счетчик импульсов 9 срабатывает только при смене полярности заряда накопительного конденсатора 1, так как при полярности, указанной на чертеже, диод 8 не пропускает ток. Полярность заряда накопительного конденсатора 1 меняется при срабатывании тиристора 5, которое производится узлом управления 10 после обрыва дуги.

Таким образом, счетчик импульсов срабатывает всякий раз, как только обрывается дуга, и указывает количество перерывов ее горения.

Простая и объективная оценка стабильности процесса сварки необходима при исследовании влияния различных факторов (состава электродных покрытий, параметров источника питания, режима, техники сварки и др.) на устойчивость горения дуги при сварке переменным током. Она позволяет выбрать оптимальную технологию сварки и получить наиболее экономически целесообразный производственный процесс.

Предлагаемое устройство позволяет регистрировать количество перерывов в горении дуги, по которому и оценивается стабильность процесса.
