Результат выполнения конструкторской разработки.

Цанга включает изготовленные из латуни марки ЛС-59-1 корпус и головку (см. рис.), на которые нанесен слой хрома толщиной 0,002 мм.

В корпусе выполнено сквозное отверстие диаметромdдля установки сверл диаметром от 0,2 до 0,9 мм и прорезаны четыре паз под углом 90 ⁰ друг к другу для обеспечения качественного зажима сверла.

Зажим сверла производится при навинчивании головки на корпус, для чего в головке нарезана внутренняя, а на корпусе наружная резьба М5 и выполнена накатка по наружному диаметру головки. Корпус зажимается в трехкулачковом патроне от настольно-сверлильного станка.

Для сверл шd=0,2ч0,5 размеры до скобок

Для сверл шd=0,6ч0,9 размеры в скобках

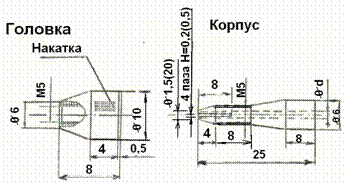

Рис. Зажимная цанга для сверления отверстий малого диаметра.

Внедрение цанг позволило значительно сократить поломку сверл малого диаметра (до 1,0 мм) за счет качественного зажима их в корпусе цанги; обеспечить возможность проворачивания сверл при возрастании усилия резания, что достигнуто благодаря нанесению слоя хрома.
