Результат выполнения конструкторской разработки.

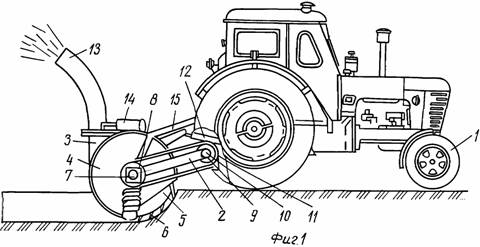

На фиг. 1 изображена противопожарная грунтометно-пескоструйная машина, вид сбоку; на фиг.2 - то же, вид сзади.

Противопожарная грунтометно-пескоструйная машина, включающая ходовое шасси 1 колесного или гусеничного трактора, снабжена на раме 2 барабанным ножевым грунторубильным устройством 3, состоящим из неподвижной части 4 и вращающейся части 5, с вмонтированными в него ножами 6. Вал 7 вращающейся части размещен на переднем конце рамы 2 и соединен многоручьевой клиноременной передачей посредством шкива 8 со шкивом 9, закрепленным на валу 10 совместно со вторым концом рамы 2 на коническом редукторе 11, который имеет привод от вала отбора мощности ходового шасси. Неподвижная часть 4 снабжена приводом поворота в виде гидроцилиндра 12 рамы 2 относительно вала 7 вращающейся части 5 и верхним отводящим патрубком 13, который также имеет привод поворота в виде гидроцилиндра 14.

Рама 2 соединена с верхними тягами 15 гидронавески, которая осуществляет подъем и опускание устройства 3. Вал 7 вращающейся части 5 посредством предохранительных муфт 16 соединен с коническими редукторами 17, которые являются приводами вращения шнеков 18, вторые концы которых закреплены в подшипниках 19 и расположены в нижней части неподвижной части грунторубильного устройства.

Работает машина следующим образом.

После прибытия в лес для локализации горящих деревьев и растительности на машине включается вал отбора мощности, который посредством конического редуктора 11 приводит во вращение шкивы 8, 9, соединенные между собой многоручьевой клиноременной передачей. При этом вращается часть 5 с ножами 6, при опускании устройства 3 путем поворота рамы 2 верхними тягами 15 гидронавески барабанное ножевое грунторубильное устройство 3 совместно со шнеками 18 заглубляется в грунт или песок, при этом происходит обильное выбрасывание грунта или песка через патрубок 13 и шнеки 18 на поверхность растительности и деревьев.

При перемещении машины вперед с помощью гидроцилиндра 14 отводящий патрубок 13 корректируется в зону наибольшего возгорания гидроцилиндром 12 путем поворота неподвижной части 4 относительно вала 7. Шнеки 18 при движении машины, вращаясь относительно конических редукторов 17 под действием валов, также выбрасывают на горящую поверхность растительности большое количество грунта или песка.

Таким образом, перемещаясь вперед, машина создает противопожарную канаву формы шириной более двух метров и глубиной, равной на расстояние опускаемого устройства 3. В данном случае канава препятствует дальнейшему перемещению огня поперек канавы, а выбрасываемый грунт или песок устройством 3 и шнеками 13 локализует пожар с двух сторон от машины по ее ходу вперед до десяти метров.

Особенностью данной машины является наличие приводов рабочих органов, которые выбрасывают большое количество грунта или песка, при этом эффективность тушения повара возрастает многократно.
