Результат выполнения конструкторской разработки.

В лесозаготовительной машине, включающей самоходное шасси колесного или гусеничного трактора, на раме которого установлена кабина оператора, а на продольной раме смонтирован захватный орган, рама гидронавески снабжена протаскивающим рычажным механизмом, включающим рычаги, несущие на концах обоймы, в которых вмонтированы ролики с приводом вращения в виде гидромоторов, при этом вторые концы рычагов снабжены гидроцилиндром, осуществляющим с помощью тяги поворот рычагов относительно осей.

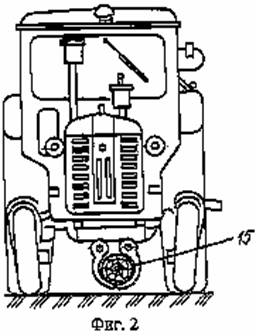

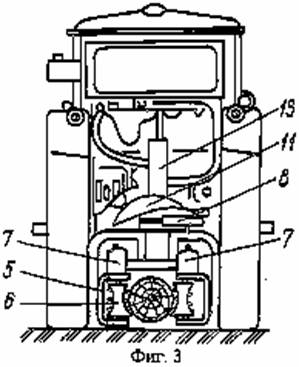

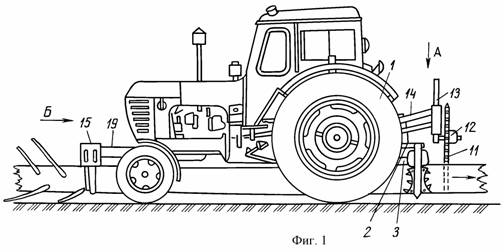

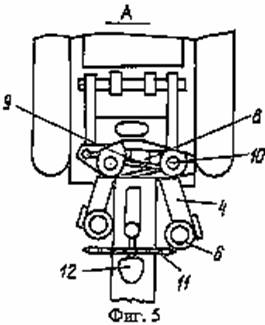

На фиг. 1 изображена лесозаготовительная машина, вид сбоку; на фиг.2 - вид машины спереди; на фиг. 3 - вид машины сзади; на фиг.4 - захват для трелевки хлыстов и деревьев с ножами для обрезки сучьев, вид по Б спереди; на фиг. 5 - вид по А сверху, задняя часть машины с размещенными на раме гидронавески с протаскивающим рычажным и раскряжевочным механизмами.

Машина, включающая ходовое шасси 1 колесного или гусеничного трактора, снабжена на раме 2 гидронавески протаскивающим рычажным механизмом 3. Концы рычагов 4 несут обоймы 5, в которых вмонтированы протаскивающие ролики 6 с приводом вращения в виде высокомоментных гидромоторов 7, при этом вторые концы снабжены гидроцилиндром 8, осуществляющим с помощью тяги 9 поворот рычагов относительно осей 10. Протаскивающие ролики на концах рычагов с кассетами смещены относительно друг друга, при этом поверхности роликов при вращении могут перекрываться, что исключает выброс вершинок в отходы. Раскряжевочный механизм включает дисковую пилу 11 с приводом вращения от гидромотора 12, которые расположены на оси на конце выдвижной секции телескопической балки 13. Балка жестко установлена кронштейном 14 на раме гидронавески.

Механизм 15 для обрезки сучьев состоит из неподвижного ножа 16 в верхней части, а с боков на зажимных рычагах закреплены ножи 18. Механизм для обрезки сучьев жестко установлен на балке 19 в передней части машины и имеет приводы поворота рычагов в виде гидроцилиндра 20 и тяги 21.

Машина работает следующим образом.

После повала валочной машиной деревьев при производстве основных или промежуточных рубок или после повала деревьев лесорубами при производстве выборочных, санитарных рубок или прореживания, упомянута машина подъезжает к комлевой части поваленного дерева, разводит ножи 18, которые закреплены на рычагах 17. Ножи совместно с рычагами поднимаются вверх, а протаскивающие ролики 5 в боковые стороны, затем машина наезжает на дерево, которое располагается в средней части колеи на расстояние своей длины, останавливается, сжимает рычаги при помощи гидроцилиндра 20 и тяги 21, которые охватывают ножами комлевую часть дерева, дерево центрируется и приподнимается частично. Затем опускает раму 2 гидронавески в горизонтальное положение, при этом ролики гидроцилиндром 8 и тягой 9 с помощью рычагов 4 охватывают дерево в передней части машины, дерево центрируется и приподнимается над землей. Включаются гидромоторы 7, ролики 5, вращаясь, протаскивают и перемещают дерево к задней части машины, при этом расположенные в вершинной части дерева сучья находят на ножи 18 и обрезаются. После обрезки сучьев машина, перемещаясь назад, разводит ножи вверх, а протаскивающие ролики в боковые стороны, оставляет нужного размера сортимент или пиловочник и для отделения его от хлыста включается гидромотор 12 дисковой пилы 11 и с помощью выдвижной секции телескопической балки 13 опускает пилу вниз.

После раскряжевки хлыста механизм 15 для обрезки сучьев и протаскивающий рычажный механизм 3 переводятся в транспортное положение и машина переезжает к комлевой части очередного дерева. Цикл продолжается.

Также не исключено, когда с целью наибольшего сохранения подроста и нанесения наименьшего экологического ущерба, хлыст может быть захвачен механизмом 15 для обрезки сучьев и трелеваться на открытую площадку с целью его раскряжевки.

Данная машина повышает производительность, расширяет объем древесного сырья в виде сортиментов или пиловочника при производстве рубок ухода, а также сокращает резко транспортно-переместительные операции.

Известно, что рубки ухода за лесом являются важнейшим дополнительным источником сырья. Применение данной машины на рубках ухода позволит увеличить дополнительно получение древесины. Машина исключает ручной труд лесорубов при обрезке сучьев на деревьях. Обрезку сучьев производит в местах повала деревьев при рубках ухода, санитарных рубках и осветлении и только после этого трелюет хлыст на раздаточную площадку для раскряжевки. Так как хлыст сучьев не имеет, то при трелевке его значительно сокращаются потери среди подроста и тонкомерных деревьев, что значительно ускоряет воспроизводство лесных ресурсов и уменьшает ущерб, наносимый экологии леса.
