Результат выполнения конструкторской разработки.

Бульдозерное оборудование трактора снабжено в верхней части отвала поворотным челюстным захватом, который в нужное время при накоплении значительного количества грунта или другого какого-либо материала на отвале поворачивается и отсекает порцию грунта, силоса или строительных материалов на отвале. Отвал с челюстным захватом и грунтом приподнимаются толкающими брусьями, и грунт транспортируется в места для выполнения производственных работ.

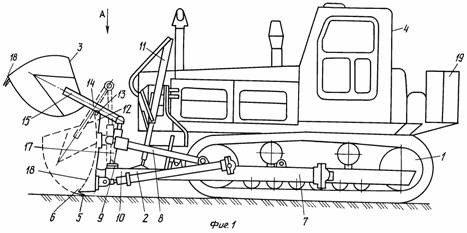

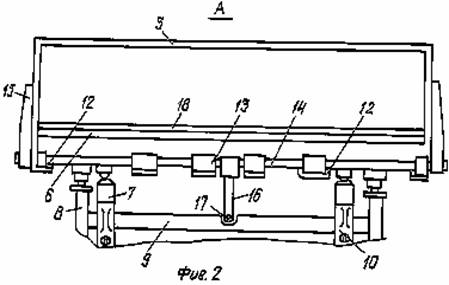

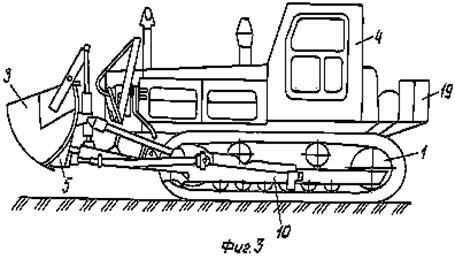

На фиг.1 изображен тракторный бульдозер с челюстным захватом, вид сбоку; на фиг.2 - вид по А на фиг.1; на фиг.3 - транспортный бульдозер с челюстным захватом в транспортном положении.

Тракторный бульдозер с челюстным захватом включает самоходное шасси 1, например, гусеничного или колесного трактора, бульдозерное оборудование 2 с челюстным захватом 3, кабину 4.

Бульдозерное оборудование состоит из отвала 5 с ножом 6, закрепленных на толкающих брусьях 7 с помощью шарниров нижних и верхних растяжек 8 с винтовыми муфтами для регулирования наклона отвала. Толкающие брусья соединены поперечной балкой 9 в передней части и образуют раму 10, которая имеет гидроцилиндр поворота 11. Отвал в верхней части снабжен кронштейнами 12, на которых крепятся подшипники 13. В подшипниках вмонтирован вал 14, на концах и в средней части которого закреплены рычаги 15 поворота челюстного захвата 3 и вала 14 рычагом 16, приводимым в действие гидроцилиндром 17, закрепленным на поперечной балке 9 рамы 10.

В нижней части челюстной захват снабжен ножом 18. Не исключается установка ножей отвала и челюстного захвата вильчатого типа. С целью уравновешивания трактора и исключения его галлопирования при движении, когда отвал и челюстной захват заполнен грунтом, строительными материалами и силосом и т. д., трактор снабжен противовесом.

Тракторный бульдозер с челюстным захватом работает в режиме срезания грунта или другого какого-либо материала, тогда челюстной захват находится в крайнем верхнем положении, а когда в транспортном положении - тогда челюстной захват находится в крайнем нижнем положении, его нож перекрывается с ножом отвала и между челюстным захватом и отвалом находится какой-либо материал, предназначенный для транспортировки.

Тракторный бульдозер с челюстным захватом работает следующим образом.

При движении вперед опускает раму 10 гидроцилиндрами поворота 11, при этом отвал 5 нагребает впереди себя грунт или какой-либо другой материал с целью удержания его на отвале, включает гидроцилиндр 17, который поворачивает рычаг 16, а вместе с ним и вал 14, на концах которого и в средней части закреплены рычаги 15 поворота челюстного захвата, при этом челюстной захват 3 опускается и отсекает часть грунта или другого какого-либо материала и удерживает его на отвале, с помощью рамы 10 отвал с челюстным захватом и грунтом поднимаются вверх и транспортируются трактором в нужное место. При разгрузке материала челюстной захват поднимается вверх и материал высыпается на землю.

Применение тракторного бульдозера с челюстным захватом увеличивает его функциональные возможности, повышает его производительность за счет исключения частых переместительных операций.
