Результат выполнения конструкторской разработки.

Навесное устройство трактора снабжено трехзвенником, два звена которого выполнены в виде вала, причем одно звено установлено на валу вильчатой, а другое противоположной частью между вильчатыми элементами первого звена, при этом в вильчатой части второго звена выполнена одна проушина, а в противоположной части первого эвена - две проушины, при этом третье звено выполнено в виде тяги, расположенной продольно и установленной на оси гидроцилиндра, кроме того, к проушинам первого и второго звеньев подсоединена центральная тяга.

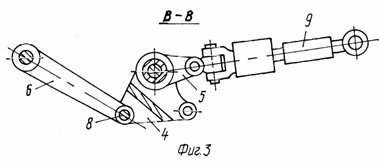

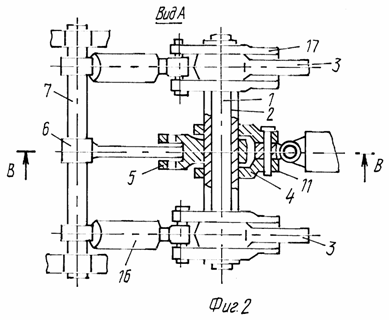

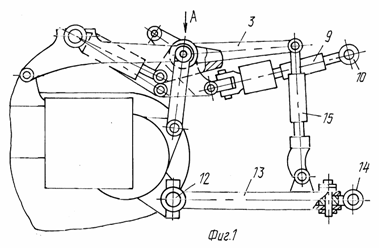

На фиг. 1 изображено навесное устройство с трехзвенником и центральной тягой для агрегатирования трактора с сельскохозяйственными орудиями классов 3 и 4, вид сбоку; на фиг.2 - то же, вид сверху, на фиг. 3 изображен трехзвенник с центральной тягой для агрегатирования трактора с сельскохозяйственными орудиями класса 5.

Навесное устройство состоит из верхней оси 1, поворотного вала 2 с установленными на нем подъемными рычагами 3, звена 4, выполненного в виде вилки с проушинами и расположенного внутри звена 4, звено 5 также выполнено в виде вилки, с возможностью вращения и установленных соосно на поворотном валу звена 6, установленного на оси 7 гидроцилиндров и соединенного пальцем 8 со звеном 4, центральной тяги 9 со сменными головками 10, соединенной пальцем 11 со звеном 4, нижней оси 12, нижних тяг 13 со сменными головками 14, соединенных раскосами 15 с подъемными рычагами 3, и гидроцилиндров 16, соединенных с упорными рычагами 17.

Для обеспечения агрегатирования трактора с сельскохозяйственными орудиями, например классов 3 и 4, центральная тяга 9 соединяется пальцем 11 с проушинами звена 4. При целесообразности агрегатирования трактора с сельскохозяйственными орудиями следующего класса, например класса 5, и обеспечения оптимальной загрузки трактора на сельскохозяйственных работах изменение кинематических параметров навесного устройства и его присоединительного треугольника осуществляется путем присоединения центральной тяги 9 к вращающемуся на валу звену 5 пальцем 11. При этом в каждом случае в центральную и нижние тяги 9 и 13 устанавливаются сменные головки 10 и 14 с шарнирами, соответствующими классу подсоединяемых к навесному устройству сельскохозяйственных орудий.
