Номер 02-088-04 |
|
Наименование проекта Опорный каток гусеничного транспортного средства |
|
Назначение Для гусеничных транспортных средств. |
|
Рекомендуемая область применения Транспортное машиностроение |
|

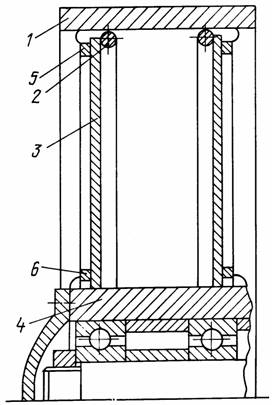

Описание Результат выполнения конструкторской разработки. Сущность опорного катка гусеничного транспортного средства поясняется чертежом, на котором представлен поперечный разрез опорного катка предлагаемой конструкции. К ободу 1 приварены кольца 2 из проката, которые образуют внутреннюю стенку ручья. На эту стенку при сборке укладывают диски 3. Между диском 3 и ободом 1 выполнен радиальный зазор, равный примерно 1/3 диаметра прутка, из которого изготовлено кольцо 2. При приварке дисков к ободу сварной шов образует наружную стенку ручья. Для усиления сварных швов в соединениях диск-обод, диск-ступица 4 к дискам 3 приварены гнутые из прямоугольного проката кольца 5 и 6, что значительно увеличивает площадь швов. Кроме того, при износе торца обода до кольца 5 оно вступает в работу и значительно увеличивает торцевую поверхность обода, тем самым существенно снижается темп износа торца. Функционально работа предложенного опорного катка в составе транспортного средства идентична известным, но минимизирует балластирование транспортного средства грунтом. При изготовлении предложенного опорного катка используется стандартный прокат и универсальное (в том числе гибочное и сварочное) оборудование.
|
|
Преимущества перед известными аналогами Упрощение технологии изготовления опорного катка полой конструкции при обеспечении его высокой прочности и грузоподъемности и низкой металлоемкости. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности на 20 %, уменьшение расхода топлива при трелевке леса на 1-3 % в зависимости от условий эксплуатации. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 26.11.2004 |
