Результат выполнения конструкторской разработки.

На фиг.1 изображена машина, главный вид.

На фиг.2 - разрез А-А на фиг.1.

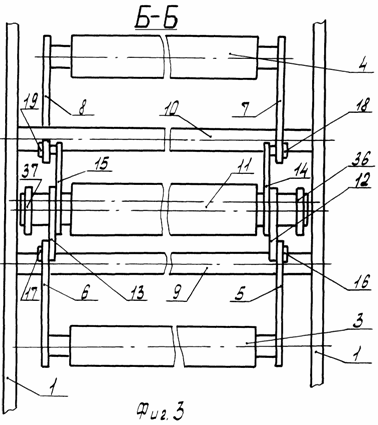

На фиг.3 - разрез Б-Б на фиг.2.

Четырехвалковая листогибочная машина содержит смонтированные на станине 1 верхний 2 и боковые валки, передний 3 и задний 4, установленные на поворотных рычагах 5, 6, соответственно 7, 8, шарнирно связанные с осями вращения 9, 10 закрепленными своими концами в стойках станины 1. Машина снабжена перемещающимся нижним валком 11, шарнирно связанным рычагами 12, 13 и 14, 15 с жестко закрепленными пальцами 16, 17 и 18, 19, размещенными в пазах 20, 21 и 22, 23 поворотных рычагов 5, 6, соответственно 7, 8. для поворота рычагов 5, 6, соответственно 7, 8 и перемещения таким образом боковых валков 3, 4 имеются приводы в виде силовых цилиндров 24, 25, соответственно 26, 27, штоки которых посредством кронштейнов 30, 31, соответственно 32, 33 шарнирно соединены с рычагами 5, 6, соответственно 7, 8. для перемещения нижнего валка 11 имеется привод в виде силовых цилиндров 28, 29, штоки которых шарнирно соединены посредством кронштейнов 34, 35 с рычагами 36, 37.

Приводы боковых и нижнего валка могут быть электромеханическими в виде электродвигателя с редуктором, входной вал которого выполнен в виде винта, через промежуточную резьбовую деталь, шарнирно связанного с рычагом соответствующих валков. Приводы шарнирно связаны осями 9, 10 со станиной.

Четырехвалковая листогибочная машина работает следующим образом.

В исходном положении боковые валки 3, 4 установлены в одной горизонтальной плоскости с нижним валком 11, образуя зазор между верхним валком 2. Подлежащий гибке лист вводится в зазор, образованный верхним 2, боковыми 3, 4 и нижним валком 11.

Для подгибки задней кромки листа задний валек 4 перемещают вверх, для этого включают силовые гидроцилиндры 26, 27, штоки которых шарнирно связаны с рычагами 7, 8, последние поворачиваются вокруг оси 10, тем самым валок 4 перемещается вверх. При повороте рычагов 7, 8 имеющимися в них пазами 22, 23 воздействуют на пальцы 18, 19, перемещают нижний валок 11 в горизонтальной плоскости относительно вертикальной оси на величину "a"=(0,15-0,21)Д от диаметра верхнего валка (см. Е.Н.Мошнин, стр. 94 "Машиностроение", Москва, 1987 г.). При этом принимают нижним валком 11 заготовку 38. Этим самым положение валков расположено по ассиметричной схеме трехвалковой машины, что при подгибке кромок исключает прямой участок заготовки. Для подгибки передней кромки листа задний валок 4 и нижний 11 опускают до уровня подачи листа 38. при опускании бокового валка 4 рычаги 7, 8, несущие валок 4, имеющимися в них пазами 22, 23, воздействуя на пальцы 18, 19, перемещают нижний валок 11 в исходное положение, совмещая ось с осью верхнего валка 2, нижним валком 11 принимают заготовку 38 к верхнему валку 2, включая привод вращения верхнего валка 2 и нижнего 11 (привод не показан), перемещают заготовку для подгибки передней кромки.

Для подгибки передней кромки листа заготовки передний валок 3 перемещают вверх, для этого включают силовые гидроцилиндры 24, 25, штоки которых шарнирно связаны с рычагами 5, 6, последние поворачиваются вокруг оси 9, тем самым валок 3 перемещается вверх, при повороте рычагов 5, 6 имеющимися в них пазами 20, 21 воздействуют на пальцы 16, 17, перемещают нижний валок 11 в горизонтальной плоскости относительно вертикальной оси на величину "а"=(0,15-0,25)Д от диаметра верхнего валка. При этом прижимают нижним валком 11 заготовку 38. Этим самым положение валков расположено по ассиметричной схеме трехвалковой машины, что при подгибке кромок исключает прямой участок заготовки. После окончания подгибки кромки заготовки, передний 13 и нижний 11 валки опускают до уровня подачи, включают привод вращения верхнего 2 и нижнего 11 валков, устанавливают заготовку симметрично, перемешают вверх валки боковые 3, 4, прижимая нижним валком 11 приводами - силовыми гидроцилиндрами, включается привод вращения верхнего 2 и нижнего 11 валков (привод не показан), производится круговая гибка заготовки 38 в цилиндрическую обечайку заданного радиуса. Готовую обечайку сталкивают с верхнего валка 2, заводят новый лист и процесс повторяется.

Предлагаемое техническое решение, в котором машина снабжена перемещающимся нижним валком, связанным рычагами с жестко закрепленными пальцами, размещенными в пазах поворотных рычагов боковых валков, позволяет исключить прямые участки неподогнутой кромки листа заготовки, тем самым улучшить качество обечайки, увеличить производительность за счет исключения дополнительной технологии подгибки, калибровки и ее переустановки.
