Результат выполнения конструкторской разработки.

Изобретение относится к обработке металлов давлением, в частности к устройствам для изготовления полых изделий конической формы из листового материала протягиванием между валками, и может быть использовано в машиностроении при изготовлении конических обечаек на валковых листогибочных машинах.

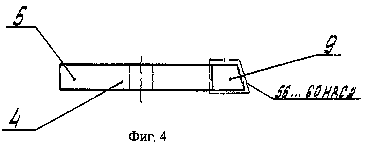

На фиг. 1 - приспособление для изготовления конических обечаек на валковых листогибочных машинах, общий вид; на фиг.2 - вид А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1; на фиг.4, 5 - опора поз.4.

Приспособление содержит корпус 1, охватывающий верхний валок 2 валковой листогибочной машины с размещенной в пазу 3 корпуса 1 и жестко закрепленной опорой 4, выполненной в виде планки выступающим концом 5, свободно входящим в паз 6 кронштейна 7, жестко закрепленного к стойке 8, ограничивающей поворот корпуса 1 вокруг верхнего валка 2. Другой конец 9 является направляющим упором для заготовки, выполненным в виде конической поверхности, имеющей высокую твердость и чистоту поверхности.

Приспособление работает следующим образом.

Для изготовления конических обечаек из листовых заготовок приспособление надевают на нерабочую цилиндрическую поверхность верхнего валка 2 со стороны откидной опоры валковой листогибочной машины. При этом опора 4 выступающим концом 5 входит в паз кронштейна 7, ограничивающего поворот корпуса 1 вокруг верхнего валка 2.

Листовую заготовку 12, имеющую форму кольцевого сектора, заводят в зазор между верхним 2 и нижним 18 валками и зажимают ее (при помощи нижнего прижимного валка в четырехвалковых листогибочных и трехвалковых с асимметричным расположением валков). В трехвалковых листогибочных машинах с симметричным расположением валков прижим заготовки производится боковыми гибочными валками.

Вращением приводных валков протягивают заготовку между валками 2; 12 до касания передней кромки заготовки бокового гибочного валка 13. После этого постепенным подниманием бокового гибочного валка 13 и возвратно-поступательным протягиванием заготовки производится формообразование конической обечайки. При этом коротка дуговая кромка листовой заготовки упирается в упор.

Приспособление можно применять на валковых листогибочных машинах с любым расположением валков по симметричной и асимметричной схемам. Упрощенная конструкция имеет небольшие габариты, размещение его на нерабочей цилиндрической поверхности позволяет использовать всю рабочую длину валка. Наличие упора для заготовки, выполненным в виде конической поверхности, имеющей высокую твердость и чистоту поверхности, позволяет малой дуговой кромки, упираясь в эту поверхность, совершать сложное движение при формообразовании конуса и притормаживанием увеличивает скорость перемещения большой дуговой кромки во время протягивания заготовки между валками. Этим самым достигается положительный эффект.
