ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технологической разработки.

Изобретение относится к строительным материалам, в частности к способам приготовления бетонных смесей, используемых для изготовления строительных конструкций.

Способ приготовления бетонной смеси, включающем перемешивание цемента, песка, щебня, воды затворения, суспензии пластификатора с микрокремнеземом заключается в следующем: осуществляют подачу в бетоносмеситель в такой последовательности: цемент, песок, щебень, вода затворения, их перемешивание 0,5-0,9 мин, затем - подачу суспензии пластификатора с микрокремнеземом и дополнительного количества воды до получения необходимой удобоукладываемости и окончательное перемешивание.

В качестве пластификатора используют суперпластификатор С-3.

Соотношение в суспензии суперпластификатора С-3 и микрокремнезема составляет 1:10.

Соотношение в суспензии сухих компонентов (С-3 + микрокремнезем) и воды составляет (1,0-1,2):(2,8-3,0).

Способ осуществляется следующим образом. Бетонная смесь для производства бетонных и железобетонных изделий готовится в смесителе принудительного действия.

В качестве пластификатора используется суперпластификатор С-3. Суперпластификатор и микрокремнезем подается по тракту подачи жидких добавок в виде суспензии. Приготовление суспензии осуществляется в емкости для жидких добавок с механическим перемешиванием. При этом суспензия должна иметь следующие характеристики:

- соотношение суперпластификатора С-3 и микрокремнезема 1:10;

- количество сухих компонентов суспензии 27,5%;

- количество воды 72,5%;

- плотность 1,15 г/см ³.

Уменьшение количества воды по отношению к сухим компонентам суспензии уменьшает ее подвижность, осложняет подачу ее в бетон и ведет к удорожанию продукции.

Увеличение количества воды по отношению к сухим компонентам ведет к снижению качества бетона.

Отдозированные компоненты бетонной смеси поступают в бетоносмеситель в следующей последовательности: цемент, песок, щебень, вода, перемешивание 0,5-0,9 мин, раствор суспензии пластификатора с микрокремнеземом, дополнительное количество воды до получения необходимой удобоукладываемости, окончательное перемешивание. Законченность процесса перемешивания определяется однородностью бетонной смеси визуально.

При недостаточной продолжительности перемешивания ухудшается однородность бетона и понижается его прочность.

При меньшем времени перемешивания смеси цемента, песка и щебня с водой затворения, до подачи в него раствора суспензии пластификатора с микрокремнеземом, происходит неполное смачивание частиц приготавливаемого бетона, в результате чего гидратообразование в присутствии кремнезема начинается не одновременно по всей его массе, что приводит к снижению прочности.

Увеличение продолжительности перемешивания снижает производительность бетоносмесителя и удорожает производство единицы продукции.

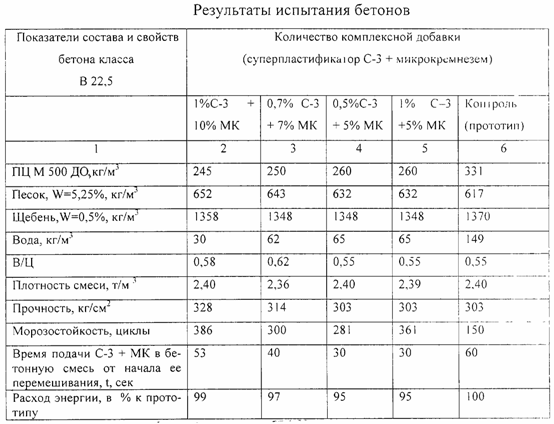

Результаты испытания бетонов расчетного класса на прочность В 22,5 приведены в таблице.

Общее время приготовления бетонной смеси уменьшается на 7-29 с.

Приготовленную бетонную смесь доставляют в формовочный цех, где при помощи бетонораздаточного оборудования укладывают в заранее подготовленные формы, не позднее чем через 2 ч после приготовления. Уплотнение бетонной смеси осуществляют вибрацией.
