Результат выполнения конструкторской разработки.

Изобретение относится к теплотехнике и может применяться для передачи теплового потока между средами с разной температурой.

Способ работы термосифона заключается в том, что в термосифоне, содержащем коаксиальную камеру конвекции рабочей жидкости с центральной трубой подачи газового потока, входная часть центральной трубы подачи газового потока за пределами коаксиальной камеры снабжена перфорацией.

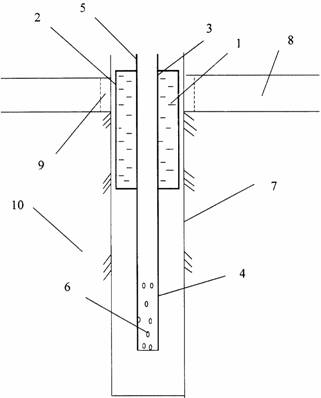

На чертеже показана схема термосифона.

Термосифон состоит из коаксиальной камеры конвекции рабочей жидкости 1, образованной наружной трубой 2 и центральной трубой 3 подачи газового потока. Центральна труба 3 имеет входную часть 4 и выходную 5. Входная часть 4 центральной трубы подачи газового потока за пределами коаксиальной камеры 1 снабжена перфорацией 6.

Для осуществления способа работы термосифона его размещают в скважине 7, имеющей в зимний период промерзший слой грунта 8, незамерзающее затрубное пространство 9 и подмерзлотную зону 10.

Способ работы термосифона осуществляется следующим образом. В зимний период при образовании промерзшего слоя грунта 8 давление парообразной влаги в подмерзлотной зоне 10 выше давления паров влаги в атмосфере. В связи с этим смесь паров влаги и газов из подмерзлотной зоны 10 через перфорацию 6 в трубе 4 поднимается в центральную трубу 3, на стенке которой осуществляется теплопередача от восходящего газового потока. Эффект теплопередачи теплоты газа интенсифицируется конденсацией паров влаги на внутренней поверхности центральной трубы 3 в зоне коаксиальной камеры 1. При этом конденсат под действием силы т жести стекает по внутренней поверхности центральной трубы 3 и через нижние ряды перфорации 6 возвращается в подмерзлотную зону. Газовый поток с пониженным влагосодержанием через патрубок 5 уходит в атмосферу.
