Результат выполнения конструкторской разработки.

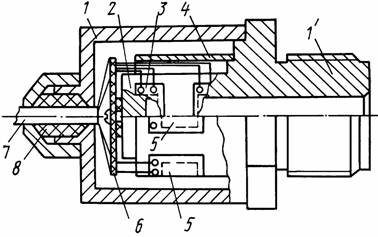

Сущность тензорезисторного датчика давления поясняется чертежом, на котором приняты следующие обозначения:

1 - корпус датчика;

1' - подводящий штуцер;

2 - упругий элемент;

3 - тензорезисторы;

4 - стакан;

5 - нормирующие и компенсационные резисторы;

6 - монтажная плата;

7 - кабель с информационными и питающими проводами;

8 - гермоуплотнение.

Предложенная конструкция работает следующим образом. Датчик закрепляется на объекте измерения при помощи подводящего штуцера - 1'. При воздействии давления на внутреннюю полость упругого элемента - 2 он деформируется, что вызывает деформацию наклеенных на его поверхность активных тензорезисторов - 3, которая преобразуется в измерительный сигнал мостовой измерительной схемы датчика. В процессе проведения измерений датчик может подвергаться температурным воздействиям, которые могут вносить значительные изменения в результат измерений, в частности, измерение давления при взрыве, испытаниях топлив и т.д. сопровождается термоударом. Для компенсации указанных воздействий на поверхность стакана - 4, который в предлагаемой конструкции датчика является недеформируемой зоной, наклеиваются нормирующие и компенсационные резисторы - 5. Причем в случае быстрой смены температурных режимов важно, чтобы активные тензорезисторы - 3 и нормирующие и компенсационные резисторы - 5 в каждый момент времени находились в равных температурных условиях, поэтому в предлагаемой конструкции датчика упругий элемент - 2 и стакан - 4 выполнены из материалов с одинаковой теплопроводностью, а их площади поперечного сечения равны.

Градиент температуры при измерениях, как правило, направлен вдоль оси датчика, поэтому соосное расположение упругого элемента и стакана в сочетании с вышеуказанным их выполнением позволяет сказать, что активные тензорезисторы и нормирующие и компенсационные резисторы находятся в равных тепловых условиях при любой скорости изменения температуры вдоль оси датчика. Дополнительно конструкция обладает хорошими габаритно- весовыми характеристиками, что дает преимущество по сравнению с аналогом (конструкция норморяда ТДД типа 001ДДТ (черт. АП 19344.000)).
