Результат выполнения конструкторской разработки.

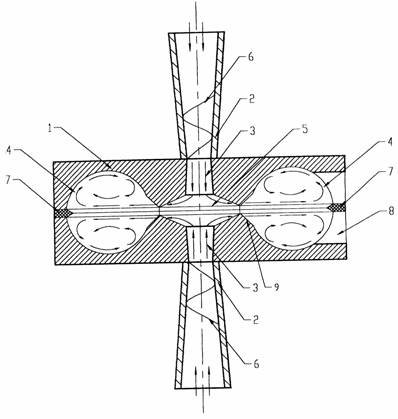

На чертеже представлен разрез гидродинамического теплогенератора, содержащего корпус 1, в котором размещены камеры резонатора 4 и торможения струй 5, соединенных полостью 9, входные сопла 2, расширяющиеся насадки 3, завихрители потока 6 на выходной части сопла 2, уплотнительная прокладка 7 с острой кромкой и сливной канал нагретой воды 8.

Теплогенератор работает следующим образом. Жидкость стандартным насосом подается во входные сопла 2 и через расширительные диффузорные насадки 3 встречными соосными струями со скоростью 30-40 м/сек - в камеру торможения струй 5. Благодаря центральному удару при встрече струй возникает гидравлический удар, имеющий волновой характер с максимальной амплитудой давления для указанных выше скоростей истечения из сопел, равной 300-450 кг/см2, что обеспечивает высокую скорость захлопывания кавитационных пузырьков, образовавшихся вследствие снижения статического давления в жидкости до значения ниже давления парообразования при температуре кавитируемой жидкости. Для исключения эрозионного воздействия кавитации на сопла в выходной части установлены завихрители потоков, смещающие кавитационные пузырьки в приосевую зону сопла.

В плоскости взаимодействия встречных струй в камере торможения 5 происходит их торможение и поворот в сторону резонансной камеры 4. Жидкость проходит вторую ступень кавитации, поступая в резонансную камеру 4 через сужающуюся кольцевую щель, переходящую в месте сопряжения с полостью резонатора 4 в расширяющуюся щель 9. Резонансная камера 4 является третьей ступенью кавитации, где благодаря отклонению струи острой кромкой прокладки 7 возникает автоколебательный процесс, частота которого настраивается в резонанс собственной частотой резонатора изменением диаметра и напора струи. Нагретая жидкость через канал 8 отводится к потребителю.

Устройство отличается малым весом, компактностью, простотой конструкции, отсутствием подвижных частей.
