Результат выполнения конструкторской разработки.

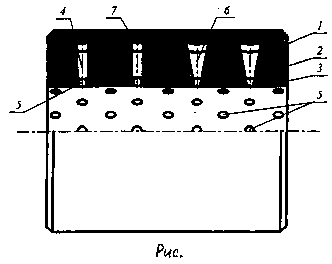

Сущность поясняется рисунком, где изображен общий вид самосмазывающегося подшипника с различными типами сквозных отверстий.

Самосмазывающийся подшипник скольжения включает намотанную из тканого материала (например, хлопчатобумажной ткани) втулку, состоящую из пропитанного полимерным связующим (например, эпоксидной смолой) наружного слоя 1, пропитанной жидкой смазкой (например, индустриальным маслом) средней части 2 и пропитанного связующим с антифрикционным наполнителем (например, порошок графита, фторопласта) внутреннего слоя 3. Все слои связаны радиально сквозными отверстиями. Диаметр отверстий 4 в наружном слое 1 и средней части 2 превышает диаметр отверстий 5 во внутреннем слое (в 1,5-5 раз). Сквозные отверстия 6 для увеличения пропитывающей способности могут быть выполнены конической формы. Наружный слой 1 имеет бандаж из тонкостенной металлической оправки 7.

Сквозные отверстия являются одновременно технологическими, обеспечивающими загрузку самосмазывающегося подшипника жидкой смазкой в процессе изготовления, и рабочими - служат очагами смазки зоны трения при перегреве подшипника в процессе эксплуатации. При этом увеличенный размер входного диаметра сквозных отверстий по сравнению с выходным диаметром обеспечивает качество пропитки самосмазывающегося подшипника за счет повышения пропитывающей способности. Коническая форма увеличивает площадь пропитывающей поверхности по сравнению с цилиндрической формой сквозных отверстий с сохранением прочностных свойств втулки.

Таким образом, повышается долговечность самосмазывающегося подшипника скольжения, так как улучшаются технологическая и эксплуатационная характеристики узла трения.
