Результат выполнения НИР

Плоскорежущая лапа предназначена для снижения тягового сопротивления и повышения качества обработки почвы различного физико-механичес­кого состава.

Поставленная цель достигается тем, что каждый лемех выполнен из отдельных секций, закрепленных на постели, которая шарнирно соединена с башмаком и механизмом регулировки угла резания лемеха, причем для регулировки положения лезвия каждой секции лемеха относительно постели на ней выполнены сквозные продолговатые пазы (рисунок 1, 2, 3).

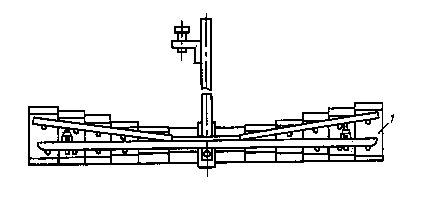

Рисунок 1 - Плоскорежущая лапа, вид сзади

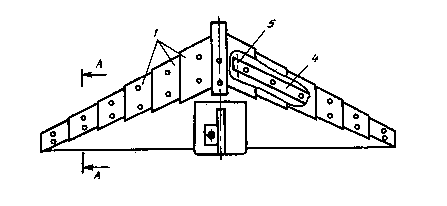

Рисунок 2 - Плоскорежущая лапа, вид сверху

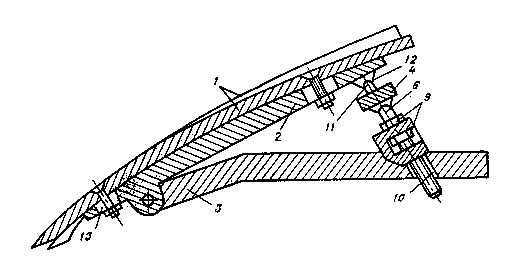

Рисунок 3 - Сеченое А - А на рисунке 2

Кроме того, механизм регулировки угла резания каждого лемеха выполнен в виде рычага, один конец которого шарнирно свя­зан с носовой частью башмака, а другой по­средством сферического шарнира - с регулировочным винтом, который установлен в направляющей башмака, причем рычаг со стороны постели имеет упоры (рисунок 4).

Рисунок 4 - Рычаг с упорами

Кроме того, головка упора имеет сфери­ческую форму, а постель - соответствующей формы гнездо.

Плоскорежущая лапа содержит лемехи, состоящие из отдельных секций 1. Секции 1 каждого лемеха закреплены на постели 2, которая шарнирно связана с башмаком 3.

Для регулировки угла резания каждой секции 1 лемеха лапа снабжена механизмом, содержащем рычаг 4, один конец которого посредством шарнира 5 связан с носовой частью башмака, а другой посредством сферического шарнира 6 - с регулировоч­ным винтом 7, который установлен в направ­ляющей, выполненной, например, в виде втул­ки 8, жестко прикрепленной к башмаку. Винт фиксируется в определенном положе­нии гайками 9. В башмаке для обеспе­чения перемещений винта выполнено от­верстие 10.

Рычаг со стороны постели имеет упо­ры 11 со сферической головкой, а постель - соответствующей формы гнездо 12. Для обес­печения возможности перемещений каждой секции лемеха относительно постели в последней выполнены продолговатые па­зы 13.

Установка разницы между большим уг­лом резания на пятке и меньшим на носке лемеха выполняется следующим образом. Ослабляют гайки, затем, закручивая одну из них (нижнюю) и продолжая ослаб­лять другую, добиваются перемещения ре­гулировочного винта вниз, укорачивая его рабочую длину.

Регулировочный винт увлекает за со­бой рычаг и вместе с ним постель, на которой закреплены секции лемехов. Проис­ходит вращение постели относительно баш­мака, а рычага - вокруг шарнира.

При достижении заданной разницы меж­ду большим и меньшим углами резания по длине лемеха винт фиксируют относи­тельно втулки гайками. Для того, что­бы нижние режущие кромки лезвий сек­ций лемеха находились в одной плоскости, ослабляют их болты крепления и по продол­говатым пазам сдвигают вниз до полу­чения общей горизонтальной плоскости, за­тем фиксируют лезвия секций лемехов в заданном положении, затягивая болты.

При использовании предложенной лапы улучшается крошение почвы, обусловленное ступенчатым расположением лезвий леме­хов и верхней кромки лемеха, возможность расположить режущие кромки в одной гори­зонтальной плоскости способствует сниже­нию тягового сопротивления.
