Номер 29-096-04 |
||||||
|
Наименование проекта Призматическая экранированная топка |
||||||
|
Назначение Повышение надежности теплообмена и эффективности защиты радиационных поверхностей нагрева от шлакования |
||||||
|
Рекомендуемая область применения Тепловые электростанции в топках котельных агрегатов при сжигании шлакующихся бурых углей |
||||||
|
Описание
Описание к ИЛ № 29-096-04 Результат выполнения НИР. Топка (см. рис.) оборудована призматической экранированной камерой сгорания 1, у которой в плане ширина по фронту больше глубины, с холодной воронкой 2 и на боковых стенах 3 установлены по два диагонально направленных блока многоярусных горелок 4, которые приближены к оси симметрии так, чтобы отношение расстояния между ними к высоте горелок составляло 0,8-1,2. На тыловых 5 и фронтовых стенах 6 расположены центральные сопла дутья 7, равные по высоте горелочному блоку и направленные относительно друг друга в противоположные стороны вдоль стен. Поверх центральных сопл дутья разведены экранные трубы 8, образующие с плоскостью неразведенных экранов щели 9, равные ширине центральных сопл 7. Сопла газообразного дутья подключены к общему коробу, в котором через подводящие патрубки с регулирующими клапанами (не показаны) могут подаваться либо третичный воздух, либо газы рециркуляции, либо их смесь.
а)
б)

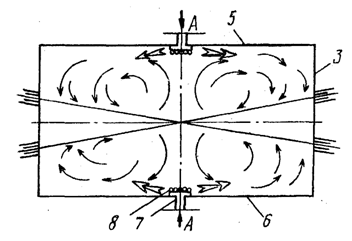

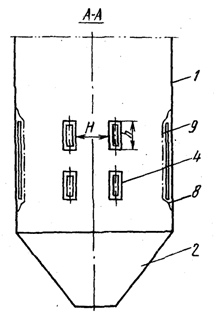

Рис. Призматическая экранированная топка: а) поперечный разрез б) вид в плане |
||||||
|
Преимущества перед известными аналогами Отличием конструкции является расположение горелок на боковых стенах с диагональной компоновкой, что позволяет организовать четыре вихревых потока в отличие от двухвихревого движения, которое получается в аналоге с фронтальными горелками |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Обеспечивается получение стабильных результатов |
||||||
|
Технико-экономический эффект Повышение коэффициента эффективности экранов до 0,7 и снижение температуры газов на выходе из топки на 70-80°С |
||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
|
Дата поступления материала 13.05.2004 |
