Частное техническое решение, имеющее самостоятельное значение.

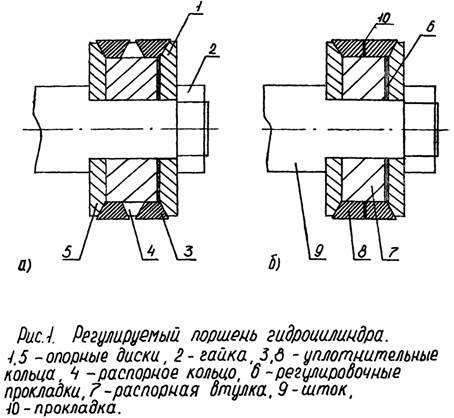

На рис. 1 (а, б) показано устройство регулируемого поршня гидроцилиндра. Состоит поршень из опорных дисков 1 и 5, распорной втулки 7, регулировочных прокладок 6 и клиновых уплотнительных колец 3 и 8. Уплотнительные кольца устанавливают с распорным резиновым кольцом 4 (рис. 1а) или с прокладкой 10 (рис. 1б).

Конструкция прелагаемого поршня гидроцилиндра, в отличии от обычных позволяет:

- устанавливать неразъемные уплотнительные кольца из полимерных материалов;

- исключить перепускание рабочей жидкости, обеспечивая этим четкую работу гидроцилиндра;

- производить точную подгонку уплотнительных колец к цилиндру и регулировку их в процессе эксплуатации.

Конструктивное изменение поршня повышает надежность и долговечность гидроцилиндра, а также расширяет его технические возможности.
