Результат выполнения научно-исследовательской работы

Рыхлитель включает базовую машину 1, к которой тягами 2 прикреплена навесная рама 3. В нижней части рамы 3 через шарнир 4 присоединен орган, содержащий равноплечий рычаг 5, по краям к которому присоединены два пневмомолота 6 и 7. Каждый из пневмомолотов 6 и 7 с зубьями 8 включает переднюю буксу 9 с переходной втулкой 10, заднюю буксу 11 с автоматом пуска, впускной патрубок 12, ствол 13 с поршнем-бойком 14 и золотниковую коробку 15 с золотником 16. Подача сжатого воздуха в заднюю камеру 17 пневмомолотов 6 и 7 осуществляется при открывании пластинчатого клапана 18 толкателем 19, связанным со стволом 13 и пружиной 20. Попеременное переключение подачи сжатого воздуха в переднюю камеру 21 и заднюю камеру 17 пневмомолотов осуществляется через воздухораспределитель 22, автоматически переключающийся в момент удара бойками 14 о зубья 8. Подъем и опускание рабочего органа осуществляется гидроцилиндром 23. Пневмосистема работает от источника сжатого воздуха 24. Воздухораслределитель имеет полости 25 и 26, выточки 27 и 28 и золотник 29. Рыхлитель работает следующим образом.

При опускании рабочего органа гидроцилиндром 23 включается пневмомолот 7, что происходит автоматически при увеличении усилия грунта, действующего на зуб 8. Если золотник 29 находится в крайнем левом положении, то сжатый воздух, поступающий из магистрали, через полость 25 и выточку 27 следует в заднюю камеру 17 пневмомолота 6 и переднюю камеру 21 пневмомолота 7. При этом передняя камера 21 пневмомолота 6 и задняя камера пневмомолота 7 сообщаются с атмосферой. Это усилие создается гидроцилиндром 23, а также тяговой силой базовой машины, и служит одновременно статической пригрузкой, повышающей эффективность ударного разрушения грунта. Момент включения пневмомолота 6 определяется тарировкой пружины 20 автомата пуска. Ударный зуб 8, перемещаясь в передней буксе 9, сдвигает ствол 13 пневмомолота 6 и сжимает пружину 20 хвостовиком через переходную втулку 10. Толкатель 19, связанный со стволом 13, открывает при этом пластинчатый клапан 18, впуская в золотниковое устройство сжатый воздух, что обеспечивает резкое движение поршня-бойка 14 вниз и удар его о зуб 8. Уменьшение усилия на зубе 8 позволяет пружине 20 переместить ствол 13 с толкателем 19 в начальное положение и перекрыть клапаном 18 воздушный поток. В этот же момент сжатый воздух через полость 25 и выточку 27 поступает в возводящую полость инструмента 7, поднимая поршень-боек 14 в крайнее верхнее положение. После этого происходит автоматическое перемещение золотника 29 в крайнее правое положение, что позволяет повторить процесс в обратном направлении от пневмомолота 7 к пневмомолоту 6. Реактивная сила, возникающая при подаче сжатого воздуха в камеру 17 пневмомолота 6 (если считать, что процесс идет от пневмомолота 6 к пневмомолоту 7), передается на ударный зуб 8 пневмомолота 7 через корпус пневмомолота 6, равноплечий рычаг 5, шарнирно прикрепленный к раме 3 , и корпус пневмомолота 6. В то же время сжатый воздух, поступивший в камеру 21 пневмомолота 7, усиливает этот процесс, поскольку реактивная сила, возникающая в указанном инструменте, движет его также вниз и передается на зуб 8 пневмомолота 7 через его корпус. В результате этого накопленная потенциальная энергия за счет реактивных сил используется для разрушения грунта и включения подачи сжатого воздуха в камеру 17 пневмомолота 7 и в камеру 21 пневмомолота 6. Тоже самое происходит в обратном направлении при прохождении процесса от пневмомолота 7к пневмомолоту 6.

Иллюстрация

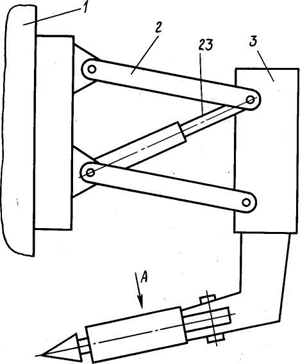

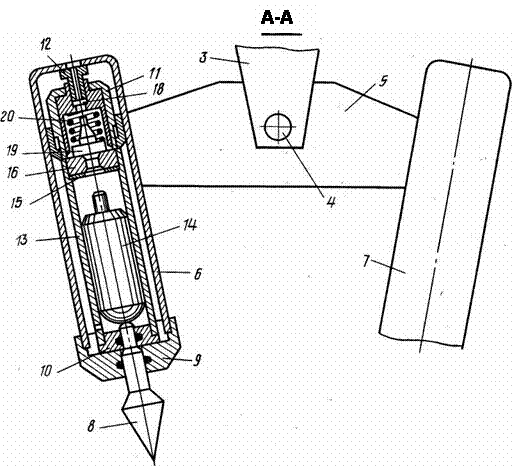

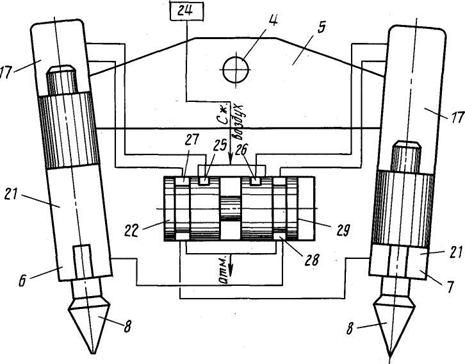

Рисунок.Рыхлитель ударного действия:

1- <базовая>машина; 2-тяги; 3- <навесная>рама; 4- <шар><>нир; 5- <рав­><ноплечий>рычаг;
6,7-пневмомолот; 8-зуб; 9- <передняя>бука; 10-втулка;11-задняя букса; 12-впскной патрубок;
13-ствол; 14-поршень-боек; 15-золотниковая коробка; 16-золотник; 17-задняя камера; 18- <плас­><тинчатый>клапан; 19- толкатель; 20-пружина; 21-передняя камера; 22- воздухораспределитель;
23- гидроцилиндр; 24- источник сжатого воздуха; 25,26-полости; 27,28-выточки; 29-золотник
