Результат выполнения конструкторской разработки.

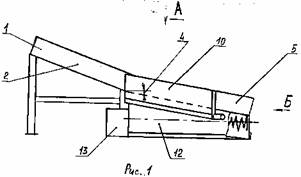

Шлюз трехфазовый изображен на чертежах: на рис.1 - общий вид шлюза; на рис.2 - вид А на рис.1.

Шлюз трехфазовый 1 включает прямолинейный наклонный желоб 2 с трафаретами 3, выполненный на треть шире обычных шлюзов, установленный под углом 4 к нему плоскодонный желоб 5 со щелями 6 и понижающимися стенками 7. Угол 4 на 3-5 ⁰ меньше наклона прямолинейного наклонного желоба 2 по отношению к горизонтали.

С двух сторон плоскодонного желоба 5 симметрично установлены отсеки первого уровня 8, 9 и отсеки второго уровня 10, 11. Под плоскодонным желобом 5 размещено поддонное отделение 12, привод 13 вращения шнекового исполнительного органа 14.

Вдоль центральной части плоскодонного желоба 5, разделяя его на две части, установлен рассекатель 15 в виде стенки, на которой шарнирно крепятся радиусные направляющие 16, имеющие возможность вращаться вокруг оси 17. Другой конец 18 радиусных направляющих 16 опирается на понижающуюся стенку 7 с возможностью перемещения и фиксации.

Отсеки первого уровня 8, 9 имеют направляющие 19, связанные одним концом 20 с понижающими стенками 7, а другим концом 21 связаны со стенкой 22 отсеков второго уровня 10, 11.

Радиусные направляющие 16 и направляющие 19 отсеков первого уровня 8, 9 выполнены с зазором относительно дна плоскодонного желоба 5. Дно выполнено в одной плоскости, исключая отсек второго уровня 10, 11.

Щели 6 плоскодонного желоба 5 расположены перпендикулярно направлению основного потока 25 перерабатываемого материала.

Для создания пульсирующих колебаний в придонном слое пульпы, рыхления и размыкания глинистых включений шнековый исполнительный орган 14 выполнен с переменным радиусом винтовой поверхности как по длине - с чередованием большого радиуса и маленького, так и с изменением радиуса внешней образующей.
