Номер

78-002-04

Наименование проекта

Устройство для укрытия места взрыва

Назначение

Для повышения энергопоглощения при взрывании за счет использования для укрытия устройства с энергопоглощающими элементами, наполненными двухфазной смесью жидкости с воздухом.

Рекомендуемая область применения

Взрывная отбойка горных пород на карьерах ценных руд и взрывные работы в стесненных условиях при строительстве

Описание

Результат выполнения конструкторской разработки.

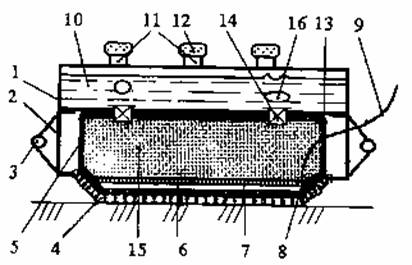

Устройство для укрытия места взрыва собирают от отдельных секций 1 (см. рис.), выполненных в виде прямоугольной или квадратной рамы 2, снабженной шарнирными звеньями 3. Внутри рамы 2 на цепной сетке 4 подвешен демпфирующий элемент в виде мягкой емкости 5 с жидкостью, в нижней части которой выполнен пневмокарман 6, отделенный от основного объема мягкой емкости 5 перфорированной гибкой перегородкой 7, под которую через штуцер 8 подведен шланг для подачи сжатого воздуха 9. На раме 2 размещена емкость 10 с выбросными трубами 11, снабженными перфорированными крышками 12. Жесткое днище 13 емкости 10 снабжено клапаном 14, соединяющим полости емкостей 10 и 5.

Работа устройства осуществляется следующим образом.

Вначале обуривают предназначенный к взрыванию участок массива вертикальными или горизонтальными шпурами или скважинами, заряжают их, монтируют взрывную сеть, а затем накрывают взрываемый массив, соединяя между собой с помощью шарнирных звеньев 3 такое количество сухих секций 1, которое позволяет укрыть всю площадь взрываемого блока. Затем через одну из съемных перфорированных крышек 12 на выбросной трубе 11 заполняют емкость 10 жидкостью, например водой. Через клапан 14 в жестком днище 13 жидкость самотеком поступает в мягкую емкость 5, заполняя и расправляя ее внутри рамы 2. При этом жидкость через перфорированную гибкую перегородку 7 заполняет и пневмокарман 6. Непосредственно перед взрывом по шлангу для подачи сжатого воздуха 9 через штуцер 8 в пневмокарман 6 подают сжатый воздух, который вытесняет воду из пневмокармана 6 и, проходя через отверстия в перфорированной гибкой перегородке 7, барботирует жидкость в мягкой емкости 5, превращая ее в двухфазную среду 15. Избыток воздуха в виде пузырей 16 выходит в емкость 10 и уходит в атмосферу через выбросные трубы 11. Устройство готово к работе.

При взрыве зарядов в скважинах (на схеме не показаны) начинается подвижка взрываемого объема пород вверх. При этом мягкие емкости 5 защищаются от повреждения острыми кромками разрушенной горной породы цепными сетями 4. Сначала деформируются пневмокарманы 6 мягких полостей 5, поглощая первую, самую жесткую часть ударной волны взрыва. Затем деформация распространяется на мягкие емкости 5 с двухфазной средой 15.



Преимущества перед известными аналогами

Повышена возможность управления величиной, поглощаемой каждым демпфирующим элементом энергии взрыва.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 120 тыс. рублей.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.01.2004
