Результат выполнения конструкторской разработки.

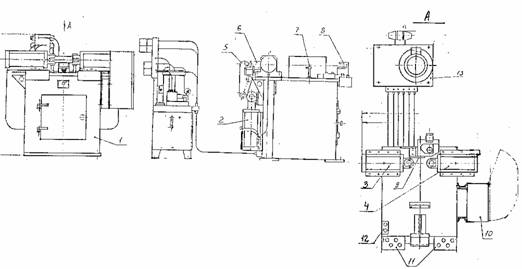

Установка представляет собой специальное устройство с гидроприводом. Устройство состоит из станины 1 (см. рисунок), гидроцилиндра зажима детали 2, гидроцилиндра рихтовочного левого 3, правого 4, рычага зажима детали 5, сменных копиров 6, шкалы контроля положения стержня детали 7, ограждения свободного конца детали 8, опоры детали передней 9, электрошкафа 10, пультов 11 и 12, гидростанции 13.

Установка рихтовочная

Принцип работы. Деталь устанавливается в специальное зажимное устройство, зажим детали осуществляется нажатием кнопки. Зажим отдельного специального пульта 12. По шкале 7 определяется в какую сторону необходимо исправить положение стержня штанги стабилизатора. Нажатием соответствующих кнопок рабочих пультов 11 приводят в движение левый и правый гидроцилиндры 3, 4 и стержень штанги шкалы 7. При возврате работающего цидроцилиндра в исходное положение (назад) стержень штанги стабилизатора должен остановиться на нужной отметке шкалы. Если произошел перегиб или недогиб стержня, то операцию рихтовки следует повторить. Деталь разжимают и, перевернув ее на 180 градусов, зажимают второй конец штанги стабилизатора. По положению стержня стабилизатора на шкале определяют ее положение и при необходимости производят рихтовку как описано выше.
