Результат выполнения конструкторской разработкой.

КГОМ содержит основание (корпус) 7, выполненное в виде катушки с коническим отверстием для установки вставок в верхнем фланце, с нижним фланцем для присоединения к крестовине фонтанной арматуры скважины (верхнему фланцу превентора), боковыми вин­товыми упорами для фиксации вставок в основании, выполненными в герметичном исполнении.

Для крепления основания к арматуре скважины КГОМ укомплектован шпильками и гайками ГОСТ 28919-91 в кассете 8. Для удобства транспортировки герметизирующие вставки и кассета устанавливаются в контейнер 9.

Вставка n1 предназначена для герметизации трубных компоновок без кабеля. Вставка имеет внутреннюю резьбу НКТ 73 ГОСТ 633-80 и снабжена шаровым затвором со съемной рукояткой 10.

Вставка n2 предназначена для герметизации трубных компоновок с кабелем и без кабеля. Вставка имеет внутреннюю резьбу НКТ 73 ГОСТ 633-80 и снабжена манжетой с овальным пазом под кабель КПБП с соответствующей пробкой (иммитарором кабеля). Овальный паз в манжете под кабель во вставке n2 закрыт пробкой, которая извлекается перед вводом в паз кабеля. Для облегче­ния и ускорения ввода кабеля в паз манжеты вставка n2 укомплектована монти­ровкой 11. В случае её применения для герметизации трубных компоно­вок без кабеля, овальный паз манжеты должен быть закрыт пробкой с марки­ровкой, соответствующей маркировке на манжете. Вставка n2 также как и вставка n 1 снабжена шаровым затвором.

Вставка n3 предназначена для герметизации ведущей трубы квадратного сечения с размерами сторон 80х80 мм и 65х65 мм при фрезеровании с применени­ем механического ротора типа Р-200. Вставка n3 снабжена двумя манжетами: одна - с отверстием квадратного сечения для герметизации ведущей квадратной трубы, другая - круглая для герметизации по осно­ванию.

Вставка n4 предназначена для герметизации НКТ при спуско-подъеме с одновременной промывкой под давлением.

Вставка n5 предназначена для очистки НКТ от парафино-смолистых и дру­гих отложений при извлечении их из скважины. Кроме того, вставка n5 предо­храняет устье скважины от коротких выбросовых импульсов при подъеме НКТ из скважины.

Вставка №6 предназначена для герметизации геофизического кабеля при перфорации, испытании и других работах.

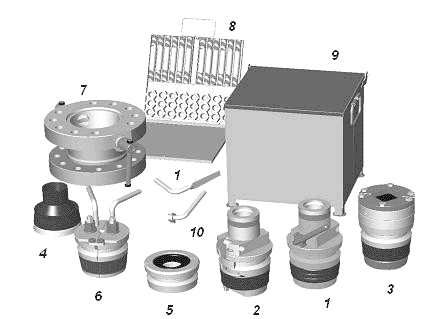

Рис.1 Составные части комплекса герметизирующего оборудования
