Результат выполнения НИОКР.

"Волновая передача с промежуточными звеньями" (ВППЗ) является уникальной разработкой в области силовых зацеплений, в том числе и на мировом рынке и обладает большими передаточными числами, высоким ресурсом работы, высоким КПД и обеспечивает передачу высоких крутящих моментов при малых габаритах, плавность и бесшумность работы.

Основная конструктивная особенность этой передачи состоит в классической волновой схеме тел качения (шариков или роликов) вместо гибкого элемента.

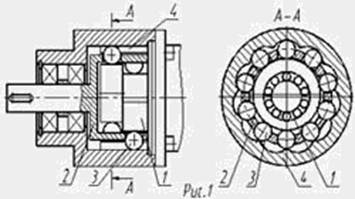

На рис.1 представлена принципиальная схема "Волновой передачи с промежуточными звеньями". Передача состоит из четырех основных элементов: приводного вала с эксцентриком 1, сепаратора 2, тел качения 3 и венца кулачковых секторов 4. Эксцентриковый вал 1, вращаясь вызывает радиальное перемещение тел качения 3 в пазах сепаратора 2. Создается эффект "волны", бегущей по цепочке сепарированных тел качения, т.е. эта цепочка является аналогом гибкого элемента в классических волновых схемах. Тела качения, контактируя с рабочими поверхностями венца кулачковых секторов 4, вызывают его вращение. Каждый полный оборот эксцентрикового вала поворачивает венец на один кулачковый сектор. Таким образом, передаточное отношение определяется количеством кулачковых секторов венца. Механизм передачи является дифференциальным, т.е. имеет два выхода и один вход. Выходным звеном является либо венец (при этом передаточное отношение равно числу кулачковых секторов на венце), либо сепаратор (передаточное отношение на единицу меньше количества кулачковых секторов), а входным звеном является генератор.

В конструкции ВППЗ нагрузка передается с помощью шариков или роликов с углом зацепления от 90 до 180 градусов. То есть при передаточном отношении на одной ступени- 50, в зацеплении одновременно находится до 25 тел качения, что позволяет передавать крутящие моменты в 5-10 раз большие относительно зубчатых передач, с многократной кратковременной перегрузкой и практически без упругих деформаций, при равных массогабаритных показателях.

За счет большой жесткости кинематических звеньев ВП ПЗ при номинальных нагрузках, общий угловой зазор (люфт) составляет, град: особо точные - до 0,05; повышенной точности - до 0,12; нормальной точности - до 0,8

Волновая передача с промежуточными звеньями обладает простой компоновкой, прочной конструкцией и обладает длительным сроком службы. Применение пластичной смазки в конструкции не требует контроля за уровнем смазки и значительно уменьшает затраты на техническое обслуживание. При применении перманентной смазки, имеется возможность создания специальных необслуживаемых механизмов,со сроком службы до 15лет.
