Описание к ИЛ № 70-024-04

Результат выполнения технологической разработки.

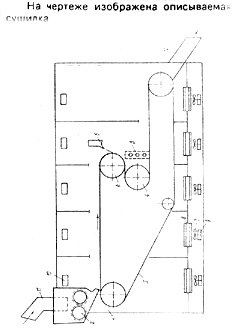

Сушилка содержит корпус 1. снабженный питателем - гранулятором 2, размещенную внутри корпуса перфорированную ленту 3, выполненную с перепадом высот который достигнут за счет установки двух валков 4. На перепад высот ориентированы установленные сверху в направлении движения верхнего участка ленты по касатель­ной к точке отрыва материала и сбоку перекрестно направлению падения гранул сопла 5 и 6 для подачи горячего воздуха. В сушил­ке также установлены вентиляторы 7 для подачи воздуха в калорифер 8 для его нагре­ва. На корпусе 1 имеются окна 9 и 10 соот­ветственно для забора атмосферного и выброса отработанного воздуха и патрубки 11 и 12 соответственно для подачи влажного и выгрузки высушенного материала.

Сушилка работает следующим образом.

Исходный пастообразный материал по­ступает через патрубок 11 в гранулятор - питатель 2. Образовавшиеся гранулы равномерно распределяются по перфорированной ленте 3. Сушка гранул осуществ­ляется при их движении на ленте, обдуваемой снизу горячим воздухом. В ме­сте перепада высот образуется зона падаю­щего слоя, при ее щелевом обдуве сверху по касательной к точке отрыва гранул и сбоку, по обеим сторонам ленты навстречу друг другу. Одновременно в результате падения и дополнительной обдувки про­исходит разрушение образовавшихся агломератов. Повышение интенсивности процесса сушки позволяет снизить температуру сушильного агента и сократить вре­мя сушки гранул, за счет чего увеличивается производительность сушилки и снижается количество перегретого материала.

Атмосферный воздух, забираемый снаружи вентилятором 7 через окна 9, нагрева­ется в калориферах 8 и, пройдя через сушильную камеру, выбрасывается снова в атмосферу через окна 10.

Высушенные гранулы на выходном конце сушилки поступают в патрубок 12 выгрузки.
