Результат выполнения технологической разработки.

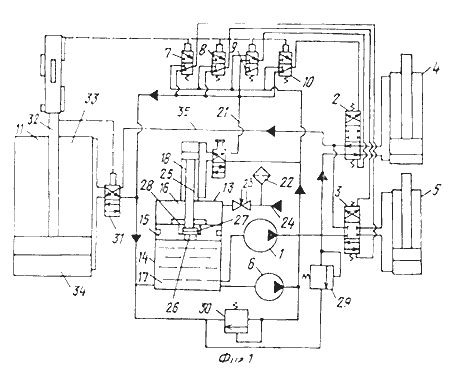

Система содержит источник питания 1, соединяющийся через гидрораспределители 2 и 3 с исполнительными гидроцилиндрами 4 и 5, насос управления 6 , связанный с торцевыми полостями гидрораспределителей 2 и 3 исполнительных гидроцилиндров 4 и 5 через гидрораспределители управления 7, 8, 9 и 10, связанный с гидрораспределите­лями исполнительных гидроцилиндров при­вод 11, на штоке которого размещено программное устройство 12 для переключе­ния гидрораспределителей управления 7-10. (На фиг.1 изображена принципиальная гидравлическая схема пресса; на фиг.2 - устройство гидрораспределителя управления и гидрораспределителя исполнительного гид­роцилиндра ).

Гидравлическая система снабжена гидро­емкостью 13, выполненной в виде корпуса 14 с поршнем 15, установленным в ней с образованием двух полостей .16 и 17, приводом 18 поршня 15 гидроемкости, выполненным в виде гидроцилиндра четырехходовым двухпозиционным распреде­лителем 19, соединенным трубопроводами 20 и 21 с насосом управления 6 и гидроемкостью 13, фильтром-сапуном 22 и запорным устройством 23, соединенными с гидролинией 24 сбора утечек жидкости и гидроемкостьк (гидролинии сбора дренажных утечек на фиг.1 не показаны).

На торце штока 25 гидроцилиндра гидроемкости смонтирован клапан 26, который с зазором установлен в поршне 15 между седлом 27 и упором 28. Предохранительные клапаны 29 и 30 ограничивают повышение давления в системе сверх заданного. Привод 11 имеет гидрораспределитель 31, шток 32 и полости 33 и 34. Гидрораспределители 2 и 3 соединены трубопроводом 35 с гидрорас­пределителем 31 привода 11.

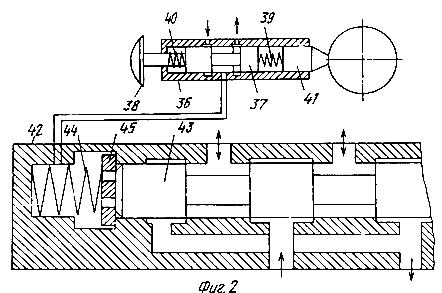

Гидрораспределитель управления включа­ет смонтированные в корпусе 36 золотник 37 с кнопкой управления 38, пружины 39 и 40 и ползун 41. Жесткость пружины 39 больше, чем пружины 40. Гидрораспределитель исполнительного гидроцилиндра состоит из корпуса 42, золотника 43, пружины 44 и шайбы 45.

Система управления прессом работает следующим образом. В исходном положении программное устройство 12, шток 32 с поршнем привода 11 находятся в крайнем положении.

При включении насоса управления 6 и источника питания 1 жидкость поступает через гидрораспределитель 2 в поршневую полость исполнительного гидроцилиндра 4. Из штоковой полости исполнительного гид­роцилиндра 4 жидкость вытесняется через гидрораспределитель 2, трубопровод 35 и гидрораспределитель 31 в полость 34 привода 11. Шток 32 и программное устройство 12 перемещаются вверх и переключают гидро­распределители управления 9 и 10. Жидкость от насоса управления 6 поступает через гидрораспределители 9 и 10 в торцевые полости гидрораспределителя 2, переключая. Теперь жидкость от источника питания 1 поступает через гидрораспределитель 2 в штоковую полость исполнительного гидроцилиндра 4. Из поршневой полости жидкость через гидрораспределитель 2, трубопровод 35 и гидрораспределитель 31 поступает вступупает через гидрораспределитель штоковую полость исполнительного гидроци­линдра 4. Из поршневой полости жидкость через гидрораспределитель 2, трубопровод 35 и гидрораспределитель 31 поступает в полость 34 привода 11. Шток 32 и программное устройство перемещаются вверх и переключают гидрораспределители 7 и 9. Гидрораспределитель 2 устанавливается в среднее положение, а гидрораспределитель 3 переключается. Жидкость от источника питания 1 через гидрораспределитель 3 поступает в поршневую полость гидроцилин­дра 5. Из штоковой полости жидкость через гидрораспределитель 3, трубопровод 35 и гидрораспределитель 31 вытесняется в по­лость 34 привода 11. Далее работа исполни­тельного гидроцилиндра 5 осуществляется таким же образом как и цилиндра 4.

В крайнем верхнем положении гидрорас­пределитель 31 переключается и шток 32 с программным устройством 12 возвращается вниз. В крайнем нижнем положении гидро­распределитель 31 переключается и шток 32 с программным устройством 12 перемещается вверх и так далее.

Предохранительный клапан 30 поддержи­вает заданное давление в трубопроводе 20, и шток 25 прижимает клапан 26 к седлу 27. При необходимости слива собранных утечек из полости 16 в полость 17 гидроемкости 13 источник питания 1 выключается, запорное устройство 23 закрывается и переключается четырехходовый двухпозиционный гидрорас­пределитель 19. Шток 25 с клапаном 26 перемещаются на величину зазора между клапаном 26 и упором 28. Далее клапан 26 через упор 28 перемещает поршень 15 вверх, жидкость из полости 16 перетекает в полость 17. Затем открывается запорное устройство 23 и переключается гидрораспределитель 19. Жидкость от насоса управления 6 через поршень гидроцилиндра гидроемкости 13, шток 25 прижимает клапан 26 к седлу 27,

и система готова к работе.
