Результат выполнения технологической разработки.

В способе газовой струёй оказывают периодическое импульсное воздействие на поверхность жидкости, изменяют частоту следования импульсов до значения, при котором амплитуда колебаний поверхности достигает заданной величины, по измеренному значению частоты определяют вязкость исследуемой жидкости.

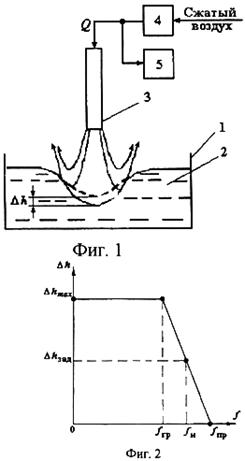

На фиг.1 представлена схема устройства, реализующего способ измерения вязкости жидкости по ее колебаниям. На фиг.2 приведена амплитудно-частотная характери­стика системы "струя газа - жидкость".

Устройство содержит емкость 1 с контролируемой жидкостью 2, над поверхностью которой нормально расположено сопло 3, соединенное с выходом генератора 4 импульсов управляемой частоты. Выход генератора 4 подключен к частотомеру 5.

Сущность способа заключается в следующем

С выхода генератора 4 через сопло 3 на поверхность жидкости 2 подается периодиче­ская последовательность пневматических импульсов.

При воздействии на поверхность жидкости импульсами, например, соq=2, в течение времени, когда скоростной напор газа в струе Рс О, поверхность жидкости деформируется с образованием углубления. В течение времени, когда Р _с=0, происходит восстановление поверхности под действием выталкивающей (архимедовой) силы и силы поверхностного натяжения.

При восст = деф частотаfгенерируемых импульсов будет граничнойf _rp(см. фиг.2). При уменьшении частоты от граничного значения амплитуда колебаний поверхности углубления будет постоянной и максималь­нойh_мах.С увеличением частоты f от граничного значения f _rp амплитуда колеба­ний поверхностиhуглубления уменьшается, а на предельной частотеf _npамплитуда колебаний поверхности h-->0.

Таким образом, в предлагаемом способе о вязкости судят по частотеf_иимпульсного воздействия, при которой амплитуда колебаний поверхности достигает заданного значе­нияh_зад. Выбор заданного значения, амплитуды, колебаний поверхности определяется возможностями конструктивной реализации способа.
