Результат выполнения технологической разработки.

В гнезде головки корпуса резца на опорной токопроводящей пластине, включен­ной в электрическую цепь с обрабатываемой деталью, размещены режущая пластина, электрически, изолированная от опорной пластины, причем изолятор нанесен на поверхность опорной пластины, контактиру­ющую с режущей пластиной, и элементы крепления, режущая пластина дополнительно электрически изолирована от корпуса резца элементов крепления, при этом изолятор нанесен на головку корпуса резца, на упорные поверхности гнезда головки корпуса и на поверхности элементов крепления, контактирующие с режущей пластиной и выступающие из корпуса резца.

На фиг. 1 представлен резец, общий вид;

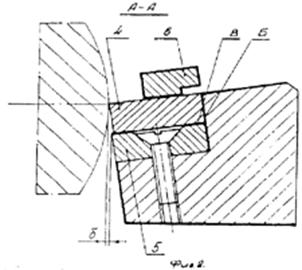

на фиг. 2 - сечение А - А на фиг. 1.

Резец включает в себя головку 1 и державку 2 корпуса, изолированную от массы станка прокладками 3. В гнезде головки 1 разме­щена режущая пластина 4, выполненная из любого известного инструментального материала, и опорная пластина 5, выполненная из твердого сплава или другого токопроводящего материала. Режущая пластина 4 прижата к опорной пластине 5 прихватом 6 посредством винта 7. Изделие 8 и державка 2 корпуса резца подсоединены к измеритель­ной цепи 9, в которую для регистрации ее замыкания включены источник питания 10 и сигнальная лампа 11.

Для предотвращения ложных срабатыва­ний системы контроля износа резца, возни­кающих при замыкании образующейся при резании стружки на корпус инструмента, а также для обеспечения возможности исполь­зования на одном и том же корпусе резца режущих пластин из различных инструмен­тальных материалов на головку 1 корпуса, на упорные поверхности Б гнезда головки корпуса, на поверхность В опорной пластины 5, а также на прихват 6 и головку винта 7 нанесен изолятор, например алмазное пле­ночное покрытие.

Работа резца осуществляется следующим образом. Перед установкой на станке производят настройку резца вне станка. Она заключается в установке лезвия режущей пластины 4 относительно лезвия опорной пластины 5 со смещением , измеряемым в секущей плоскости А - А, перпендикулярной лезвиям. Величина смещения , при этом, определяется в зависимости от величины допустимого износа задней поверхности режущей пластины, конструктивных и гео­метрических параметров инструмента, эле­ментов режима резания и диаметра обрабатываемого изделия.

Далее настроенный резец устанавливается на станке, подключается к электрической и цепи и включается источник питания.

При вступлении резца в работу возникает контакт между режущей пластиной и заготовкой, однако электрическая цепь, размещенная между опорной пластиной и заготовкой, остается разомкнутой, независимо от материала и типа износостойкого покрытия (токопроводящего или диэлектрического) режущей пластины, т.к. последняя изолирована от корпуса резца. Благодаря изоляции головки корпуса резца замыкания электрической цепи не происходит и в результате контакта с ней образующейся при резании стружки. По мере работы резца его режущая пластина изнашивается. При этом электрическая цепь остается разомкнутой до тех пор, пока износ задней поверхности режущей пластины не достигнет расчетной величины и в контакт с заготовкой вступит опорная токопроводящая пластина.
