Наименование проекта Резец для контроля износа режущей кромки в процессе резания. |
Назначение Повышение стойкости режущего инструмента при одновременном упрощении способа его реализации. |
Рекомендуемая область применения Предприятия металлообработки, станкостроительной промышленности, машиностроения и других отраслей. |

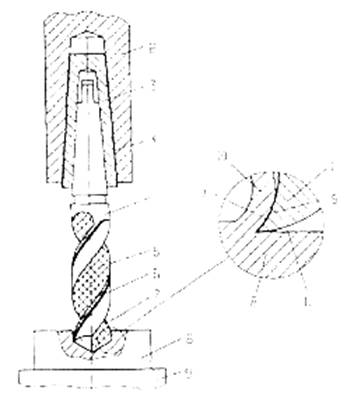

Описание Результат выполнения технологической разработки. В способе повышения стойкости инструмента, при котором путем электрической изоляции от массы станка инструмента или обрабатываемой детали разрывают цепь результирующего термотока, протекающего по контуру станок - инструмент - деталь--станок, нанесением диэлектрического износостойкого покрытия на все контактные, за исключением перетачиваемых, поверхности рабочей части инструмента разрывают цепи локальных термотоков, циркулирующих по контуру передняя поверхность инструмента - стружка - деталь - задняя поверхность инструмента. На чертеже показана схема для осуществления способа при сверлении. Сверло 1 устанавливают, например, в модернизированном шпинделе 2 сверлильного станка, в который запрессована вставка 3. Внутренняя поверхность вставки 3 имеет соответствующие стандартные форму и размеры отверстия шпинделя. На наружную поверхность вставки 3 нанесено диэлектрическое покрытие 4, благодаря чему достигается электрическая изоляция сверла 1 от массы станка. Очевидно, что для разрыва цепи локальных термотоков электрической изоляции всех контактных поверхностей инструмента не требуется. Поэтому диэлектрическое износостойкое покрытие, например алмазное, нанесено только на неперетачиваемые контактные поверхности сверла - поверхности винтовых канавок 5, которые для сверла являются передними, и ленточки 6. В процессе резания при обработке отверстия в детали 8, установленной на столе 9 станка в зоне контакта поверхностей винтовых канавок 5 сверла со стружками 10, а также задних поверхностей 11 и ленточек 6 сверла с обрабатываемой деталью 8 из-за их нагрева и вследствие разнородности инструментального и обрабатываемого материалов возникают термоэлектродвижущие силы (термоЭДС). Однако вследствие электрической изоляции сверла от массы станка и диэлектрического покрытия 7 винтовых канавок 5 и ленточек 6 сверла как результирующие, проходящие по контуру станок - сверло - деталь - станок, так и локальные, циркулирующие по контуру передняя поверхность 5 сверла - стружка 10 - деталь 8 - задняя поверхность 11 сверла, что способствует повышению стойкости сверла. При этом стойкость сверла дополнительно повышается в связи с высокими характеристиками износостойкости, благодаря пониженному коэффициенту трения и высокой теплопроводности алмазного покрытия. |
Преимущества перед известными аналогами Отличается тем, что нанесение диэлектрического износостойкого покрытия на все контактные, за исключением перетачиваемых, поверхности рабочей части инструмента, разрывает цепи локальных термотоков. |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Повышается стойкость режущего инструмента в 1,8 - 2,2 раза. |
Возможность передачи за рубеж Возможна передача за рубеж |
