Номер 04-055-04 |
|||
|
Наименование проекта Державка для отрезных пластинчатых резцов |
|||
|
Назначение Установка и крепление отрезных пластинчатых резцов в резцедержателях токарно-винторезных станков |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка |
|||
|
Описание
Результат выполнения конструкторской разработки. Державка (см. рисунок) состоит из основания 1, вставки 2 и винта 3. Основание 1 имеет габаритные размеры 82х78х52 мм, выступ 82х25х22мм, ступенчатое, резьбовое в нижней части, отверстие, обнижение в вертикальной плоскости на высоту 43 мм и глубину 5 мм, заканчивающееся рифлениями под углом 60 0 к этой же плоскости, и скосы различных размеров и назначения. Вставка 2 размерами 55х54х28 мм имеет верхнюю часть прямоугольного сечения со скосом и рифлениями под углом 60 0 к вертикальной плоскости и нижнюю цилиндрическую диаметром 19,5 мм, через которые проходит сквозное отверстие диаметром 15 мм. Винт 3 квадратной головкой 17х17 мм и буртом диаметром 25 мм имеет резьбу М14-8gна длине 25 мм. Все детали изготовлены из стали 40Х ГОСТ 1050 с последующей термообработкой доhrС 35-40 ед. Пластинчатый отрезной резец толщиной 6 мм устанавливается на рифления обнижения основания 1, вставка 2 цилиндрической частью вставляется в отверстие основания и скосом с рифлениями поджимает резец сверху, винтом 3 производится зажим резца в державке. Выступом основания державка крепится в резцедержателе токарно-винторезного станка.

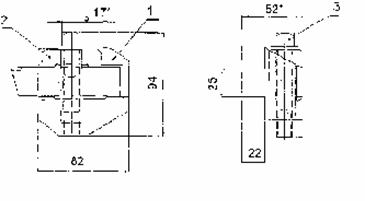

Рис. Державка для отрезных пластинчатых резцов.
|
|||
|
Преимущества перед известными аналогами Внедрение державки, за счет повышения жесткости крепления резцов, а также массивного основания, позволило значительно снизить возникающие в процессе резания вибрации и повысить стойкость отрезных пластинчатых резцов. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект В 2-4 раза повысилась стойкость отрезных пластинчатых резцов. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 09.12.2004 |
